建筑繪圖是一種交流行為，建筑師既創造可能，又詳細說明了設計和施工的技術關系，使用圖紙作為探索、表達和分享他們想法的一種方式。在最好的情況下，圖紙可以告訴我們關于建筑結構或空間的新事物，甚至可以傳達關于其居民以及一個地方的社會和文化背景。
縱觀歷史，數千年來，繪畫一直被用作想象新現實和重新思考我們周圍世界的一種方式，同時他們也改變了建筑本身。以下10幅圖紙傳達了全新的建筑理論，開辟了在彼時未來幾年整個行業對話中發揮關鍵作用的概念。
01
想象中的監獄
皮拉內西，1750
繪畫中的隨想曲風格是指發明了部分或全部主題的作品，通常側重于建筑，隨想曲風格在十八世紀早期的威尼斯發展為一種藝術形式，受意大利戲劇的影響。這種風格并不代表現實，而是為觀眾提供基于現實的有趣圖像。
喬瓦尼·巴蒂斯塔·皮拉內西?(Giovanni Battista Piranesi)?是一位意大利藝術家，以數百幅版畫而聞名，其中包括羅馬、龐貝城的景色以及他的“Le Carceri d'Invenzione”即“想象中的監獄”系列。

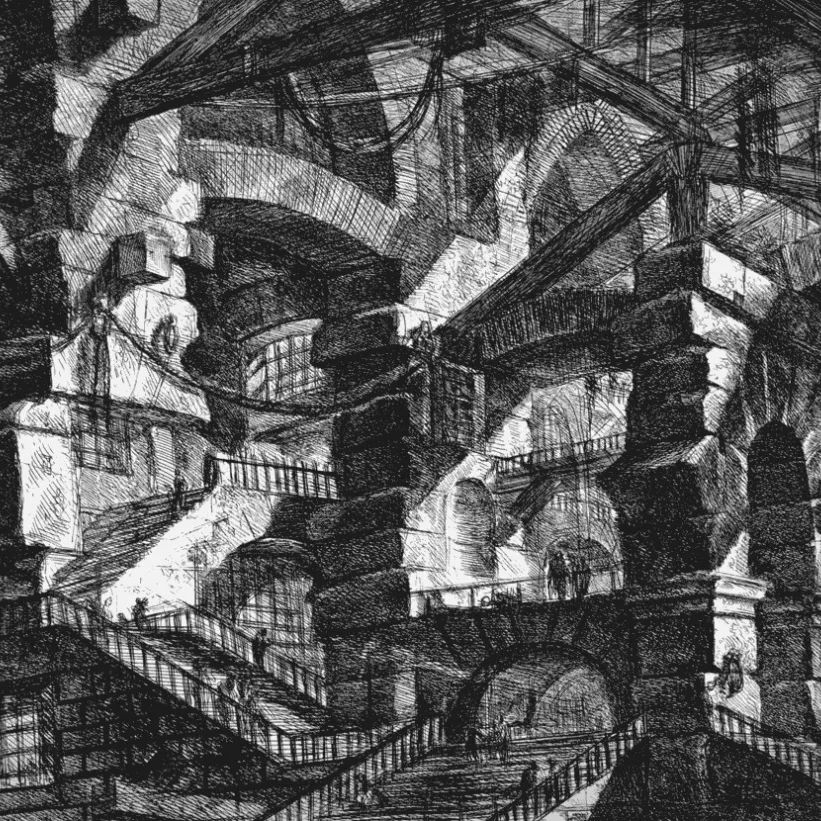

皮拉內西完全基于他的想象力創造了隨想曲的變體，《監獄系列》于1750年出版，大約十年后又重新制作重新出版。憑借他的戲劇布景經驗，這些場景直接從藝術家的腦海中勾勒出一個虛構的世界，可以被視為當代概念渲染的雛形。
02
牛頓紀念碑
Etienne-Louis Boullée
Etienne-Louis Boullée否定了維特魯威將建筑視為建筑藝術的概念，他寫道：“為了執行，首先必須構思，正是這種思想的產物，這種創造過程構成了建筑”。 Boullée提倡讓建筑表達其目的的想法，他為紀念艾薩克·牛頓爵士設計了一個紀念碑，這可能是許多未來的紀念性建筑的靈感來源。
紀念碑通過一系列水墨畫呈現，是他在18世紀末創作的眾多設計之一，他將其納入他的論文《建筑，藝術論文》中。

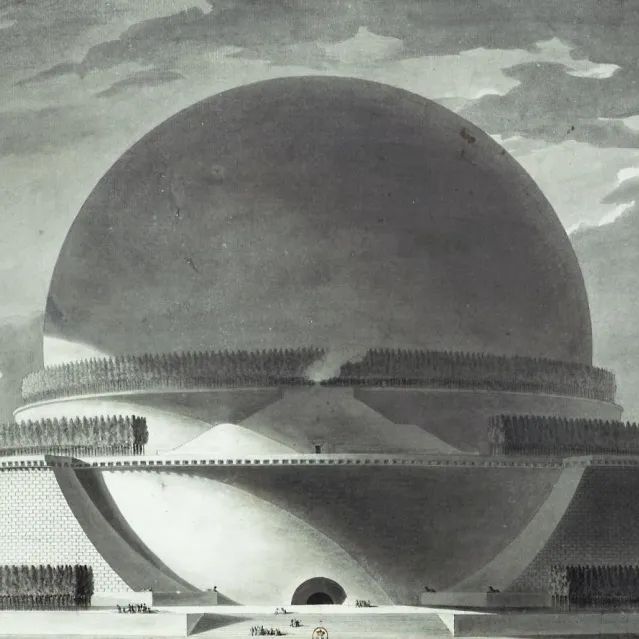

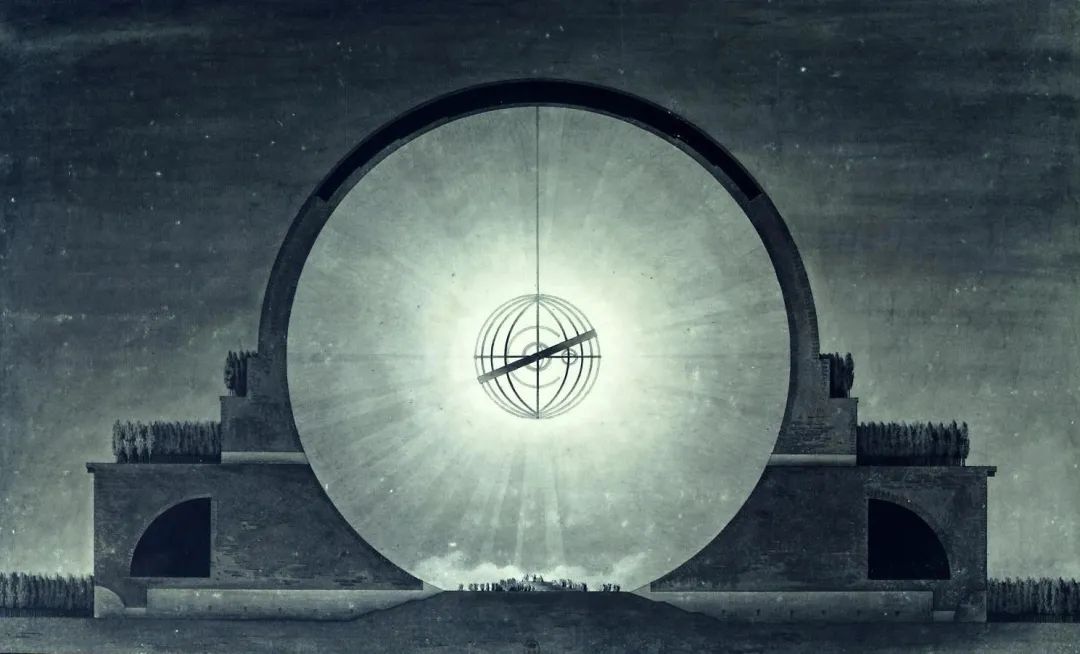

擬建的其中一個建筑是152米高的球體，環繞著兩個大型基座和數百棵柏樹。盡管結構從未建成，但Boullée在1784年雕刻了許多水墨畫并在專業界廣為流傳，設計中對光的使用使建筑的內部在白天和晚上都發生了變化，這在為紀念碑創作的一系列部分中最容易理解。
03
新城
安東尼奧·圣埃利亞，1914

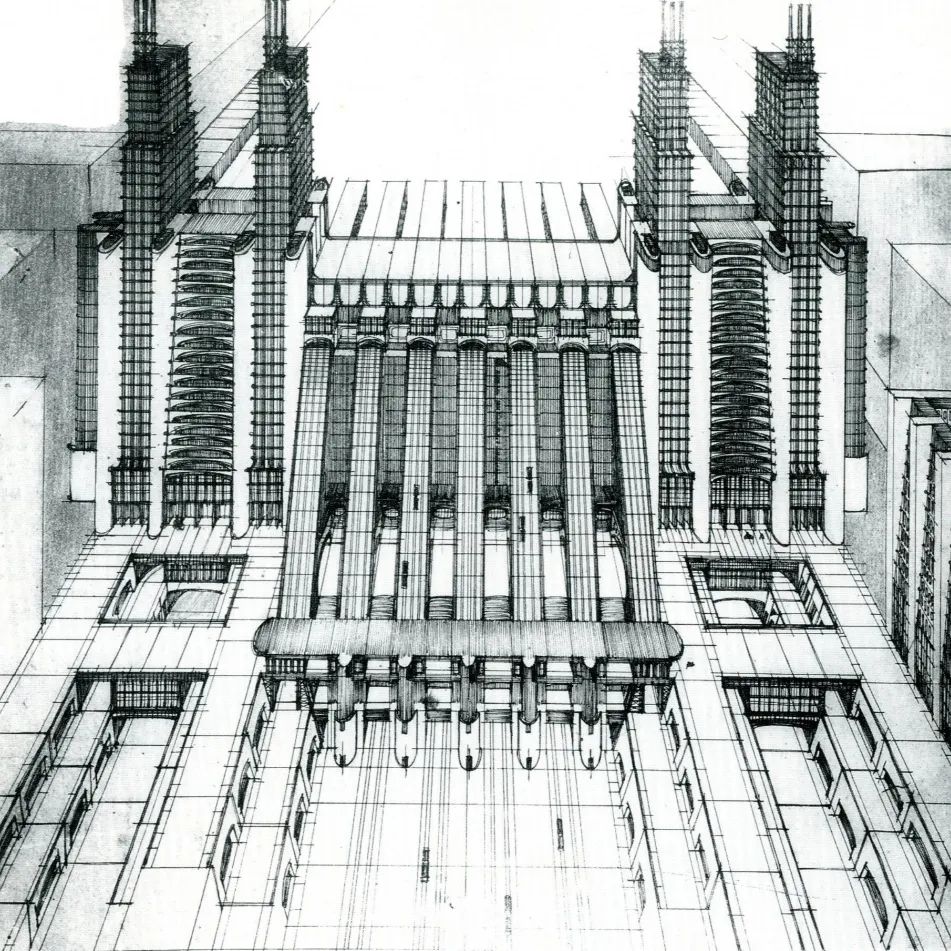

Antonio Sant'Ella是一位意大利建筑師，以其對未來城市的遠見卓識而著稱。1912年，他開始在米蘭從事建筑工作，并參與了未來主義運動。1912年至1914年間，他為烏托邦城市繪制了許多極具想象力的圖畫和計劃。一組名為Città Nuova（“新城市”）的畫作于1914年5月在一次展覽中展出。
數百幅幸存的圖畫描繪了一個高度機械化和工業化城市的各種景觀，擁有摩天大樓和多層次的交通流通，這些畫作收藏在科莫附近的奧爾莫?jiǎng)e墅永久展覽，他的作品通過未來主義者的視角探索現代化，其創作的核心是對人類通過工程塑造更美好世界的能力的樂觀態度。
04
多米諾之家? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
勒·柯布西耶，1914-1915年
多米諾之家是一種開放式平面結構，設計用于大規模生產住房的原型。這個名字是一個雙關語，結合了拉丁語中的房子“domus”和多米諾骨牌游戲。平面圖與棋子游戲有字面上的相似之處，單元可以排列成一系列形成不同圖案。

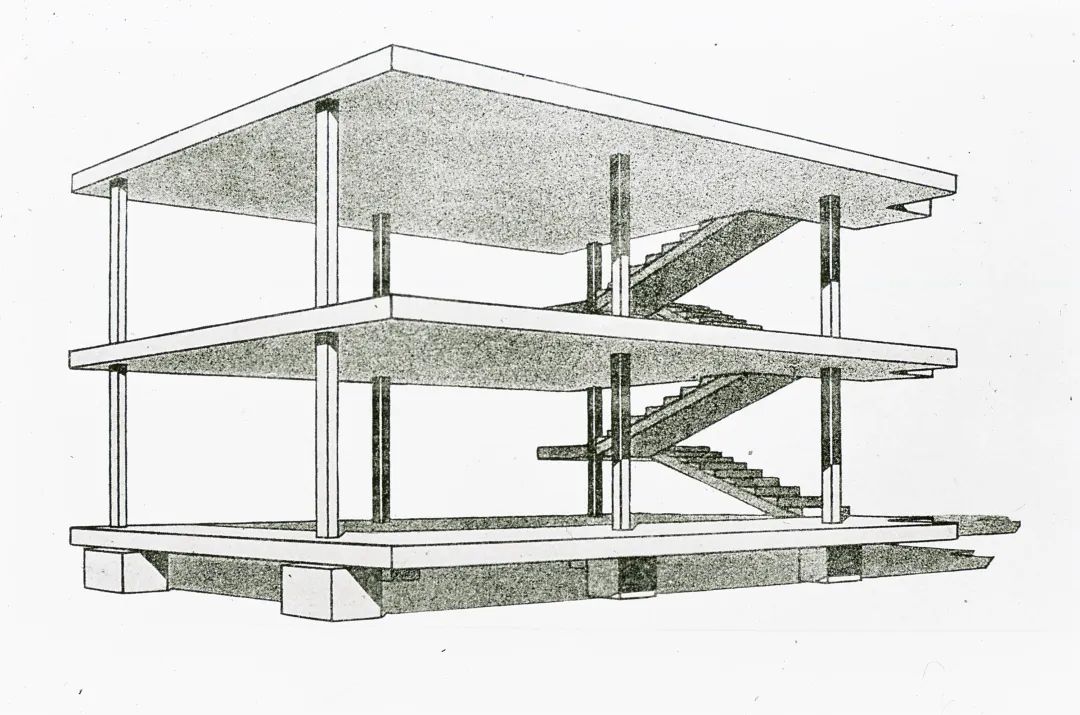

柯布西耶的模型提出的這種結構由混凝土板組成，邊緣由最少數量的薄鋼筋混凝土柱支撐，樓梯提供通往每一層平面圖的通道。框架完全獨立于平面圖，從而為設計內部配置提供了自由，模型消除了承重墻和天花板的支撐梁，它所描繪的圖紙和設計為現代建筑中的開放式平面和幕墻立面奠定了基礎。
05
光輝城市
勒·柯布西耶，1924

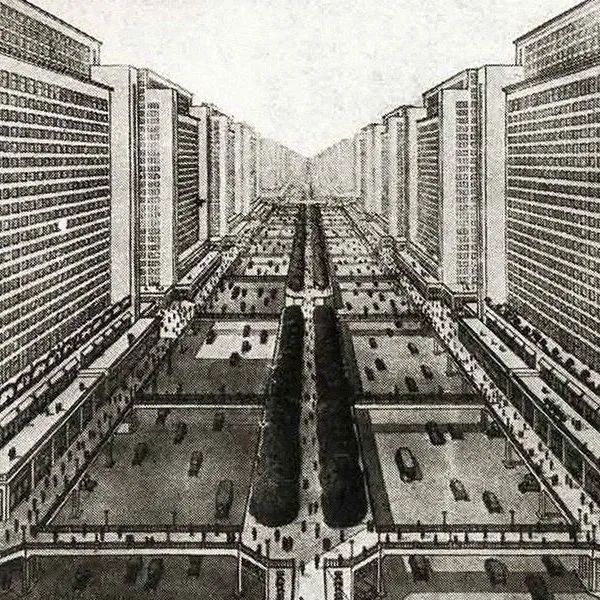

20世紀20年代，柯布西耶對大企業失去了實現他在當代城市中所代表的烏托邦夢想的信心，他受Arturo Soria y Mata線性城市理念和工團主義運動理論的影響，制定了理想城市光輝城市的計劃。它代表了一個烏托邦式的夢想，將人們在一個井然有序的環境中重新團結起來，成為社會改革的藍圖。
光輝城市與當代城市的放射狀設計不同，它是一個線性城市，基于人體的抽象形狀，頭部、脊柱、手臂和腿組裝起來的。設計保留了他早期作品中提出的高層住宅、自由流通和豐富的綠色空間的理念，如他的透視圖所示，住宅區排成長排，屋頂上有露臺和跑道。
06
插件城市? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
Peter Cook，1964

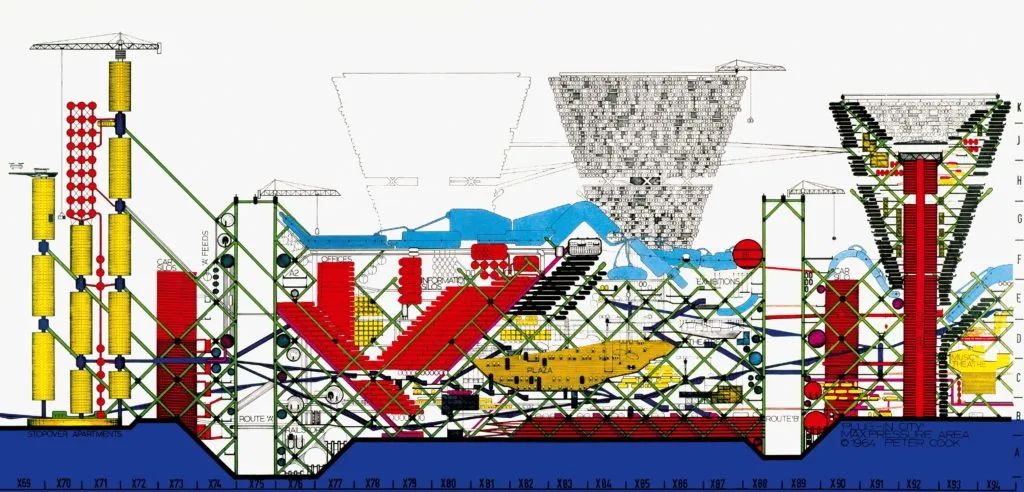

插件城市是一個沒有建筑的巨型結構，只是一個巨大的框架，標準化的蜂窩式住宅可以插入其中，在庫克的想法中，“機器”已經接管，人是被加工的原材料，盡管有這個反烏托邦的前提，人們還是應該享受這種體驗。
這幅畫是為 Archigram完成的，這是一個成立于1960年代的前衛建筑團體，是新未來主義、反英雄主義和親消費主義的。小組從技術中汲取靈感，以創造一個僅通過假設項目表達的新現實。小組的主要成員有彼得·庫克、沃倫·查克、羅恩·赫倫、丹尼斯·克朗普頓、邁克爾·韋伯和大衛·格林，他們的繪畫在今天的城市理論中仍然具有很大的影響力。
07
曼哈頓草圖
伯納德·屈米，1980
曼哈頓草圖不同于大多數建筑圖紙，因?yàn)樗鼈兗炔皇钦鎸?shí)的項目，也不是幻想。這些畫在70年代后期完成，主張轉錄對現實的建筑解釋。為此，他們采用了一種特殊的表現形式，比如直接或“見證”事件的照片。

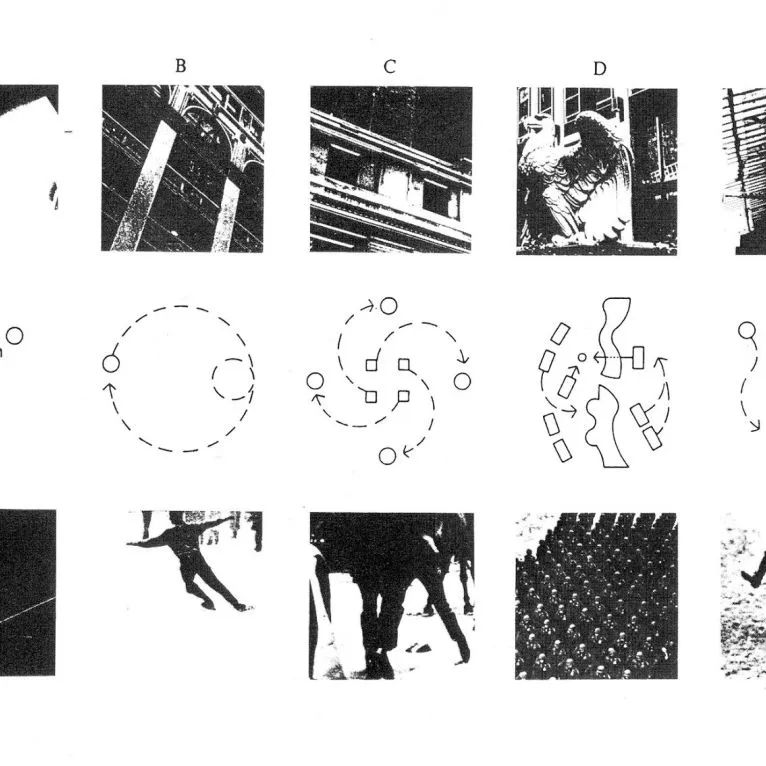

同時，平面圖、剖面圖和圖表勾勒出空間，并指示闖入這個建筑“舞臺布景”的不同主角的動作。草圖的明確目的是轉錄通常從傳統建筑表現中移除的事物，即空間與其使用之間、場景與腳本之間、“類型”與“功能”之間以及對象與事件之間的復雜關系。這些類型的圖像表明，建筑圖紙可以超越三個維度的表示，包含第四個維度——時間。
08
山頂休閑俱樂部? ? ? ? ? ? ? ? ? ? ? ? ? ?

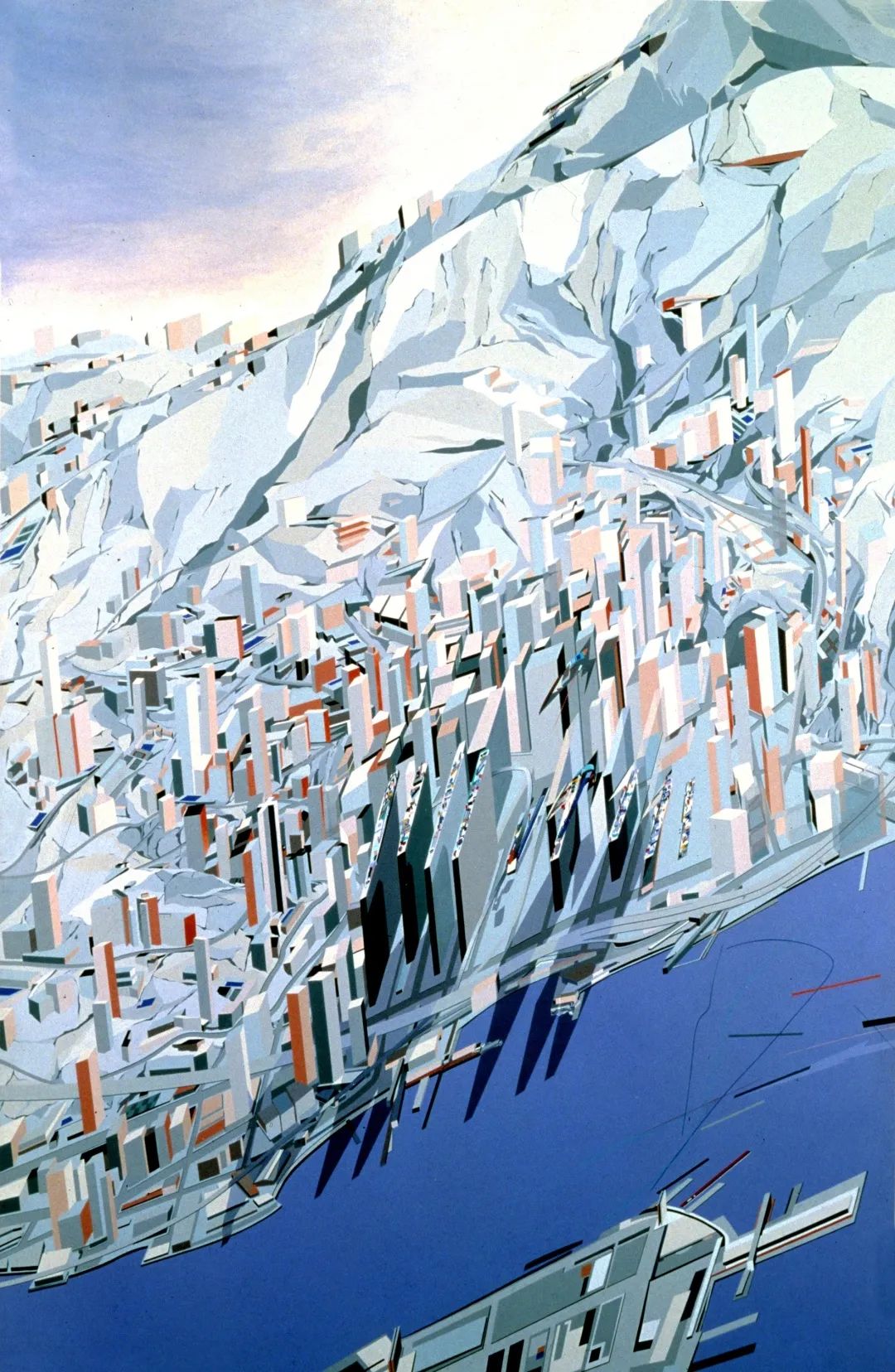

扎哈·哈迪德，1983
扎哈參與的香港山頂休閑俱樂部競賽未被選中，她設計的建筑像從山腰爆炸成碎片，與下方堅固的奇異結構不同，山頂沒有凝聚，繪畫的半抽象形式讓我們看到墻壁、地板和天花板的平面是非典型的，以奇怪的角度拼湊在一起，不同于通常的90度。
這張照片讓我們看到山頂俯瞰著香港其他地方的，與其他建筑形成鮮明對比，鋸齒狀邊緣適合其周圍環境。山頂?shù)拿智∪缙浞郑驗樗亲鳛樯奖旧淼难由於鴦?chuàng)建的。
09
地磁飛行器

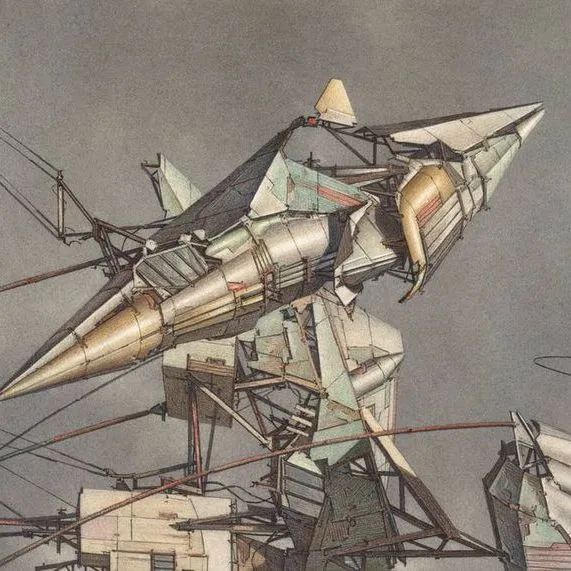

Lebbeus Woods，1989
伍茲幾乎沒有建成任何項目，但他留下了大量的理論著作、素描、繪畫和模型。他的作品植根于實驗建筑，類似于Piranesi的案例，或Boullée的未來主義素描，伍茲想象了他自己對建筑和解構主義思想的看法，他避開了實踐，稱對建筑理念感興趣，他眼中沒有商業建筑的挑戰。
伍德的透視圖不是典型建筑師的詳細計劃和模型，卻發人深省，讓人產生激進的新想法。建筑地磁飛行器是代表一系列探索建筑新定義的作品的眾多圖紙之一，他的作品繼續影響著世界各地許多建筑師的當代繪畫和設計。
10
有洞的山? ? ? ??
Alexander Brodsky 和 Ilya Utkin，1987-90? ? ??

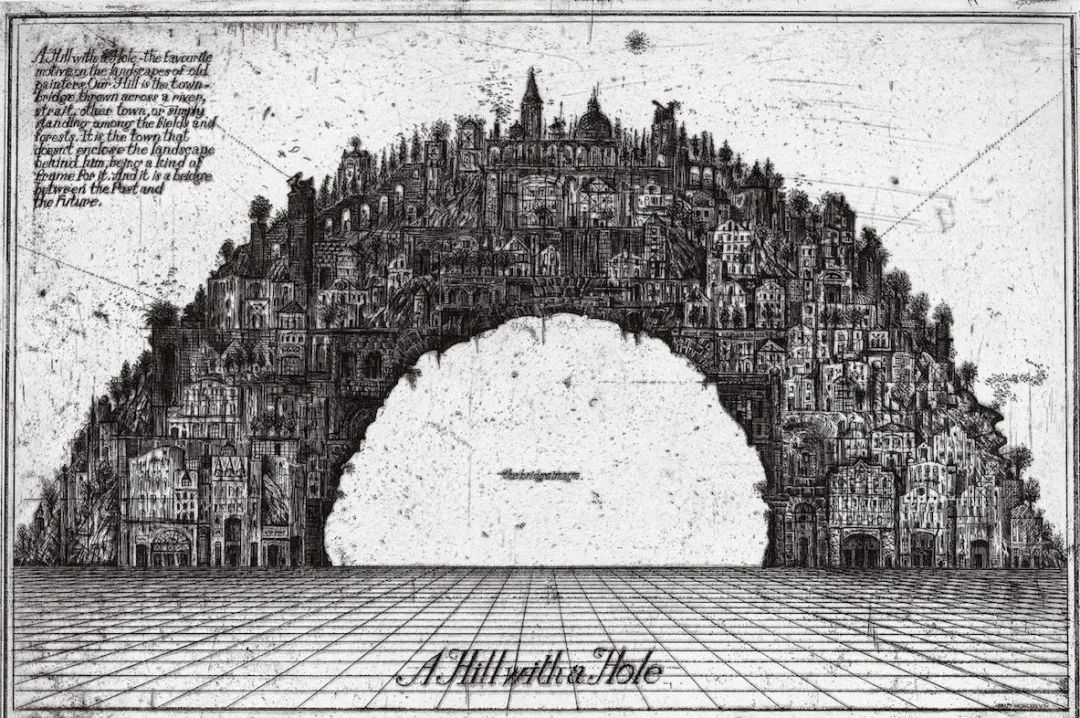

Brodsky和Utkin采用視覺批評來挑戰俄羅斯的審美和他們一生中創造的建筑環境。他們的蝕刻版畫營造出Boullée和Piranesi不安的氛圍，也借鑒了Peter Cook和C.J Lim等設計師的作品和想象力。他們在紙上構想出奇妙的城市和奇妙的結構，他們的合作關系從1978年開始，到1993年結束，畫作常用的元素有腳手架、古典圓頂、巨大的玻璃塔和其他有遠見的建筑。
他們的作品與Lebbeus Woods的未來主義繪畫不同，借鑒了從古典神話到科幻小說的各種建筑、文學和視覺資源。他們將虛構的城市景觀描繪成古代陵墓、早期工業結構、新古典主義烏托邦和建構主義塔樓的折衷組合，他們的作品經常將現代大都市呈現出壓迫性和疏離感，反映了他們生活在極權主義政權下的經歷。
