DJI Sky City
大疆天空之城
「建筑是價值觀的體現。」——?諾曼·福斯特
大疆，一個因無人機而家喻戶曉的公司。由汪滔于2006年創立，規模從最初的幾個人到現在的上萬人，16年里經過8次的公司輾轉，如今，他終于迎來了一個只屬于自己的家——大疆天空之城。
大疆天空之城位于深圳市南山區，作為全球總部，歷時6年建造。項目占地面積1.76萬平方米，總建筑面積約24萬平方米，由當今全球最具創新的英國福斯特及合伙人建筑事務所（Foster + Partners）與大疆（DJI）共同創作完成。
??田方方
該建筑將高新技術元素融入建筑，用極具未來感的“機械美”，高技派手法與大疆文化的融合與碰撞，向外人表述著無人機巨頭對未來的宣誓。
01
ARCHITECTURAL DESIGN
??SFAP
福斯特建筑事務所創始人和執行主席諾曼·福斯特勛爵表示：“無人機技術是前沿科技的代表，它正在改變著我們和這個世界互動的方式。我一直以來都非常喜歡大疆的產品，也很高興能和大疆一起打造他們位于深圳的新總部，相信未來將會有更多的創意在這里誕生。”
—— 諾曼·福斯特?Norman Foster

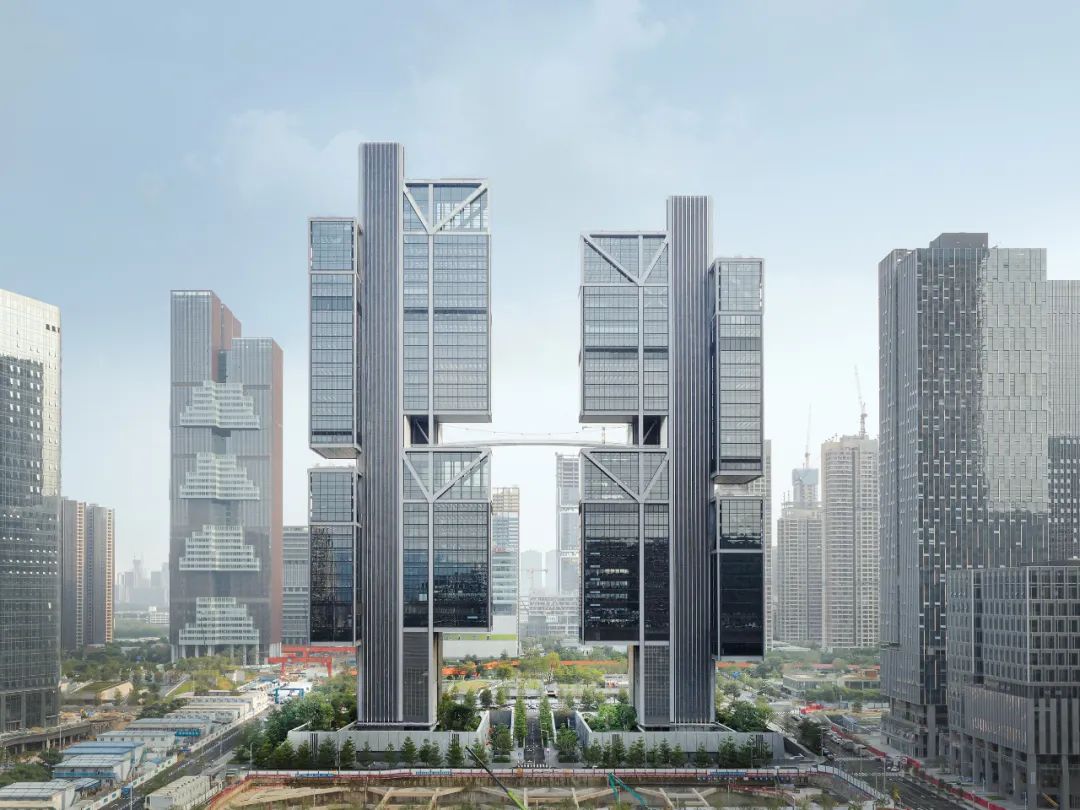

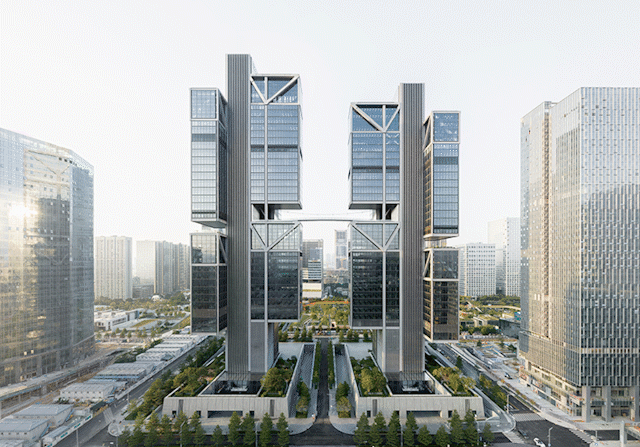

DJI大疆天空之城效果圖到實景圖
對比方案與實景，天空之城可謂是完美還原了效果圖。然而其實在確定這稿之前，天空之城已經經歷過大浪淘沙般數百種方案的迭代。
DJI大疆天空之城效果圖過程稿△
邱維煬作為主創建筑師，為我們分享了整個的創作歷程。從最初蜂巢概念到錯層停機坪，最終確認體塊堆疊的形式。而后在此基礎上，又經過上百次實體模型的反復推敲與簡化，才呈現出如今的建筑樣式。

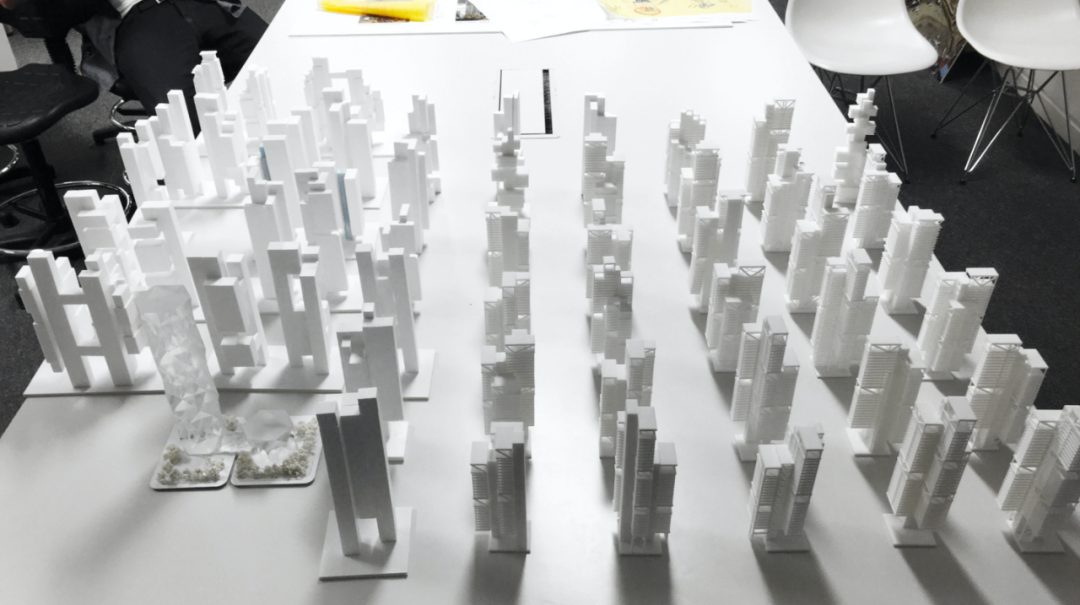

福斯特事務所方案模型匯總△
?# 6個懸掛的玻璃體塊?

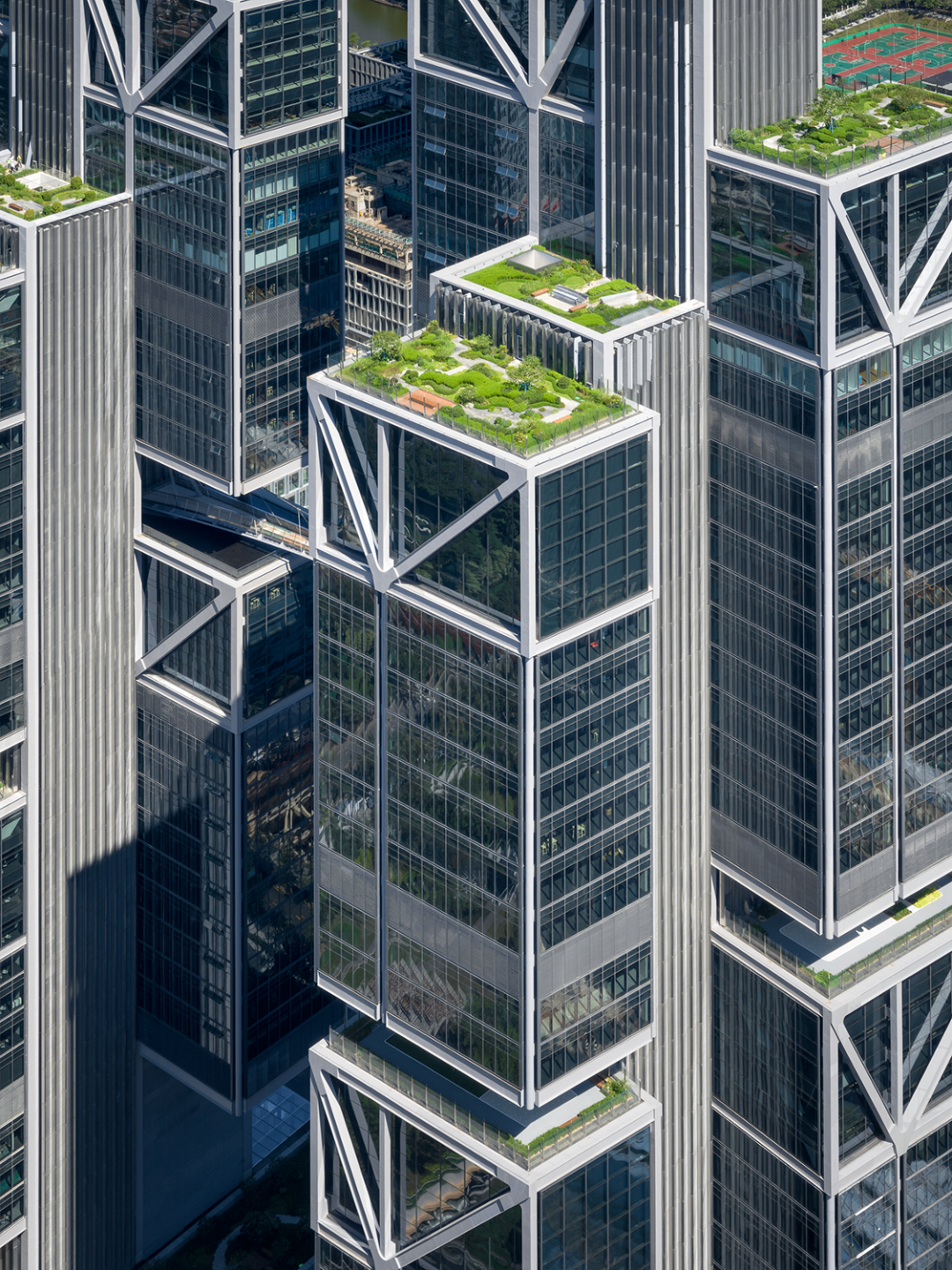

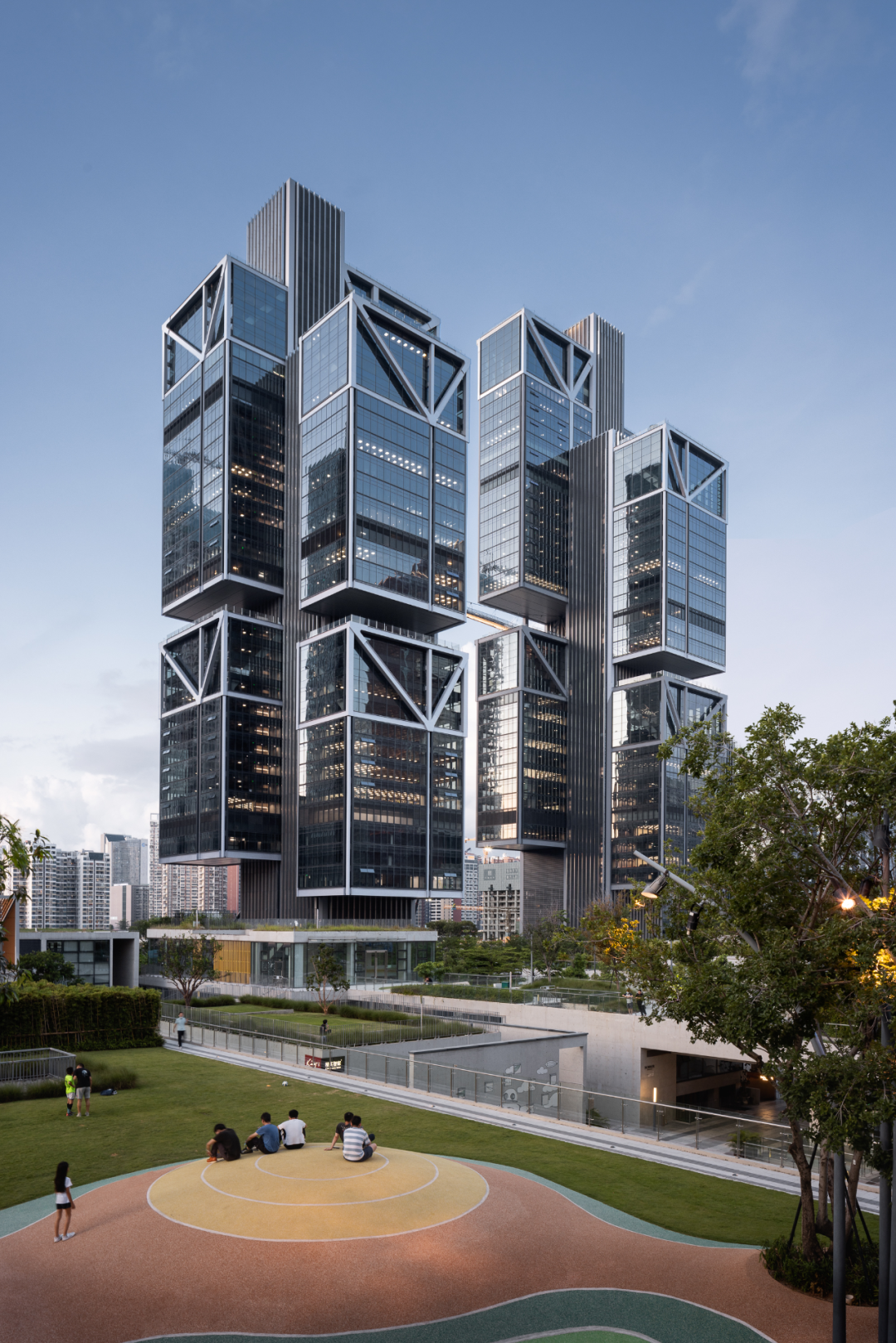

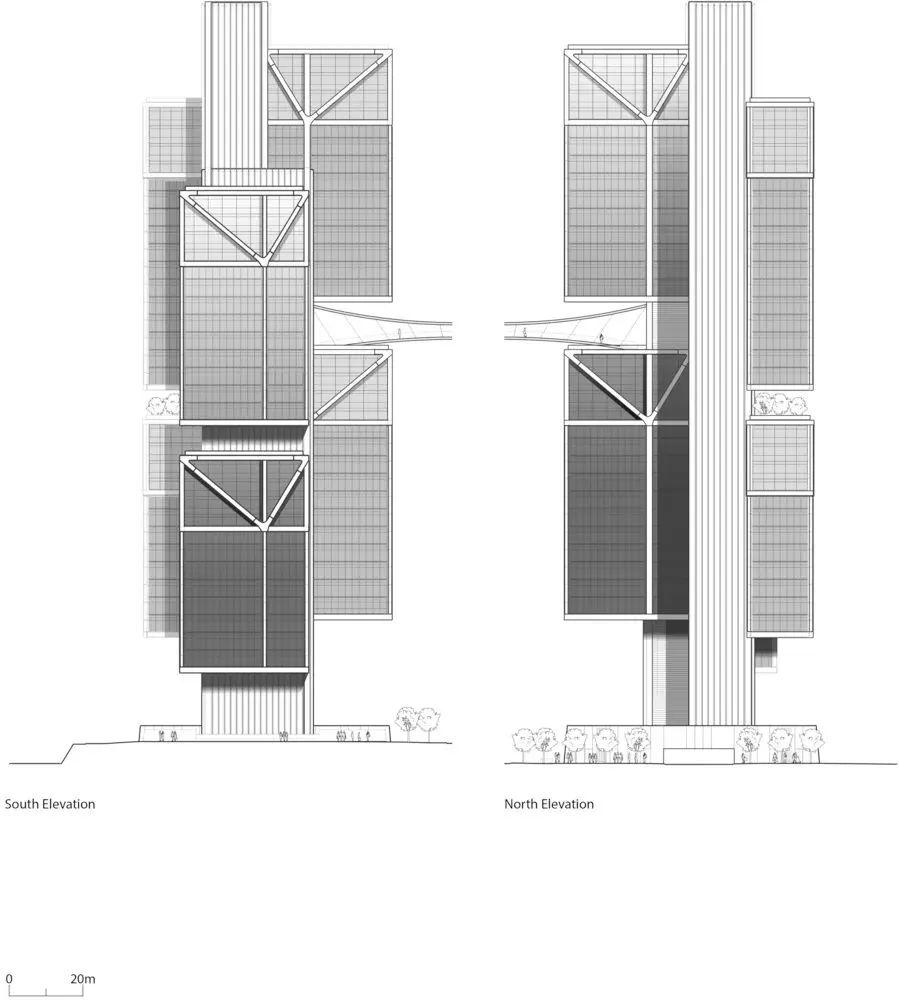

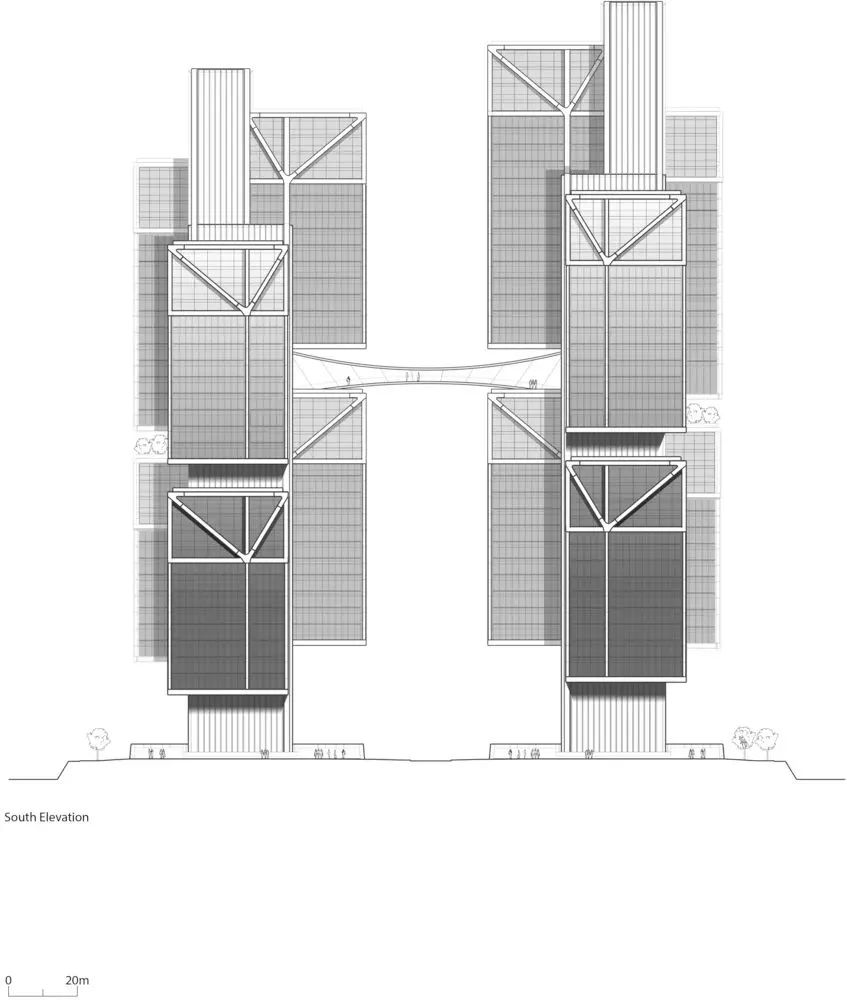

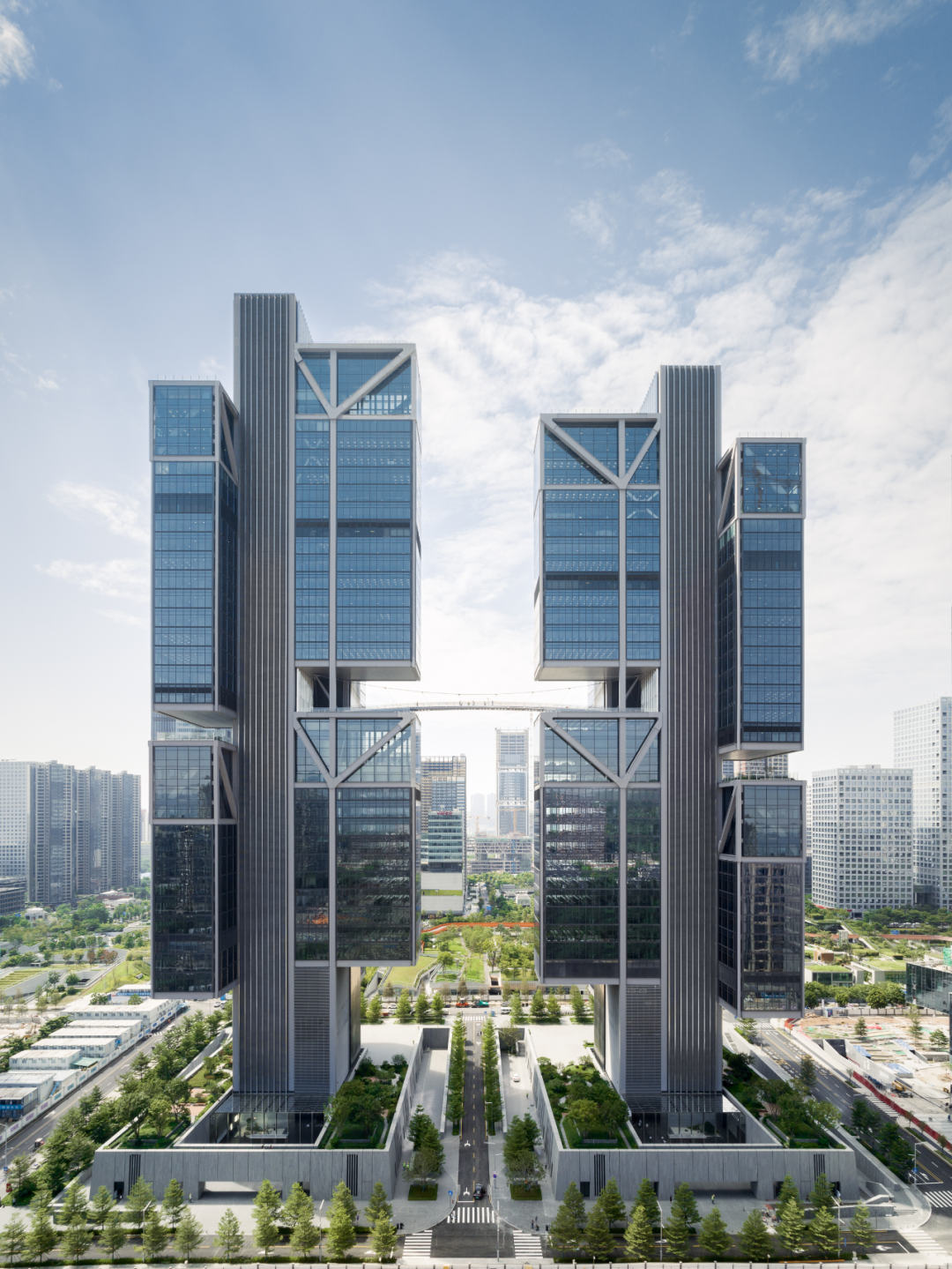

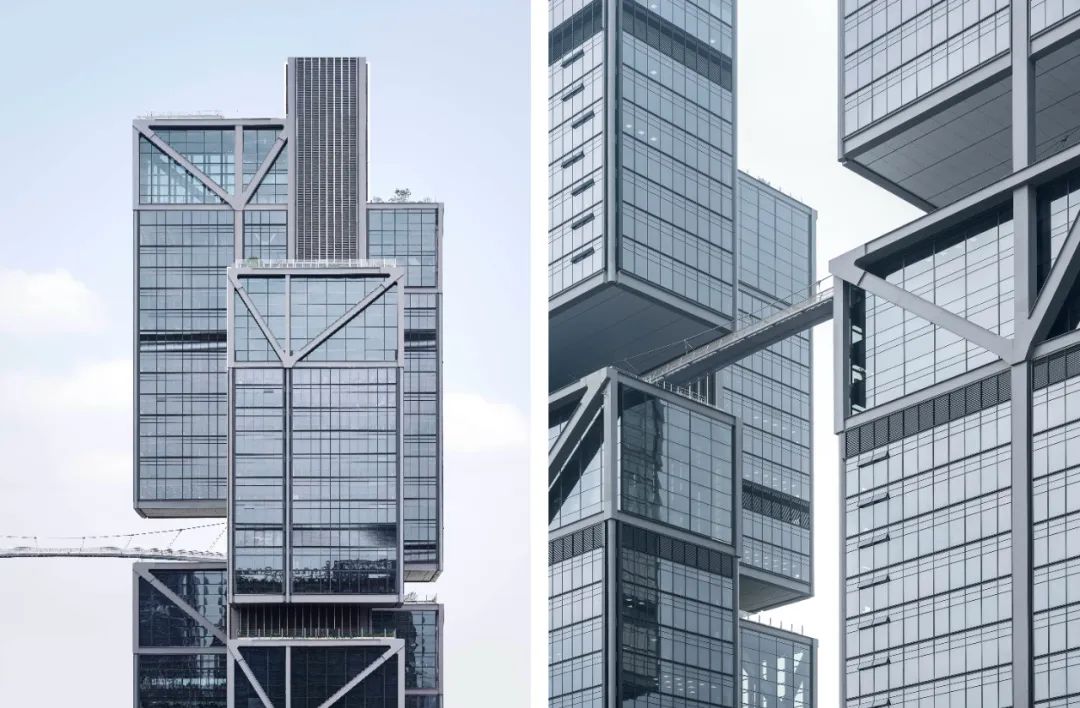

大疆天空之城由東、西兩棟超高層塔樓組成（西塔40層，東塔44層），高度超過 200 米。每棟塔樓各有六個巨大的“玻璃體塊”，依托核心筒，錯落有致地懸掛在延伸出來鋼結構上。
??田方方
如果說塔樓像樹一樣向上延展，那這“玻璃體塊”便如同樹葉般依附在枝干上。東西兩塔合計十二個“玻璃體塊”參差不一，成就了獨特的“非對稱大懸挑”鋼結構體系。
六個玻璃體塊根據大疆的功能需求量身定做，多角度不對稱美讓人耳目一新。當然，明確的辦公功能分區提高辦公職能效率的同時，也保證建筑內部270度視覺環景。
??田方方
建筑結構的的顏色可根據光線變化。陽光明媚時，整個建筑結構呈現優雅的白色，其余時間則是灰色。
??SFAP

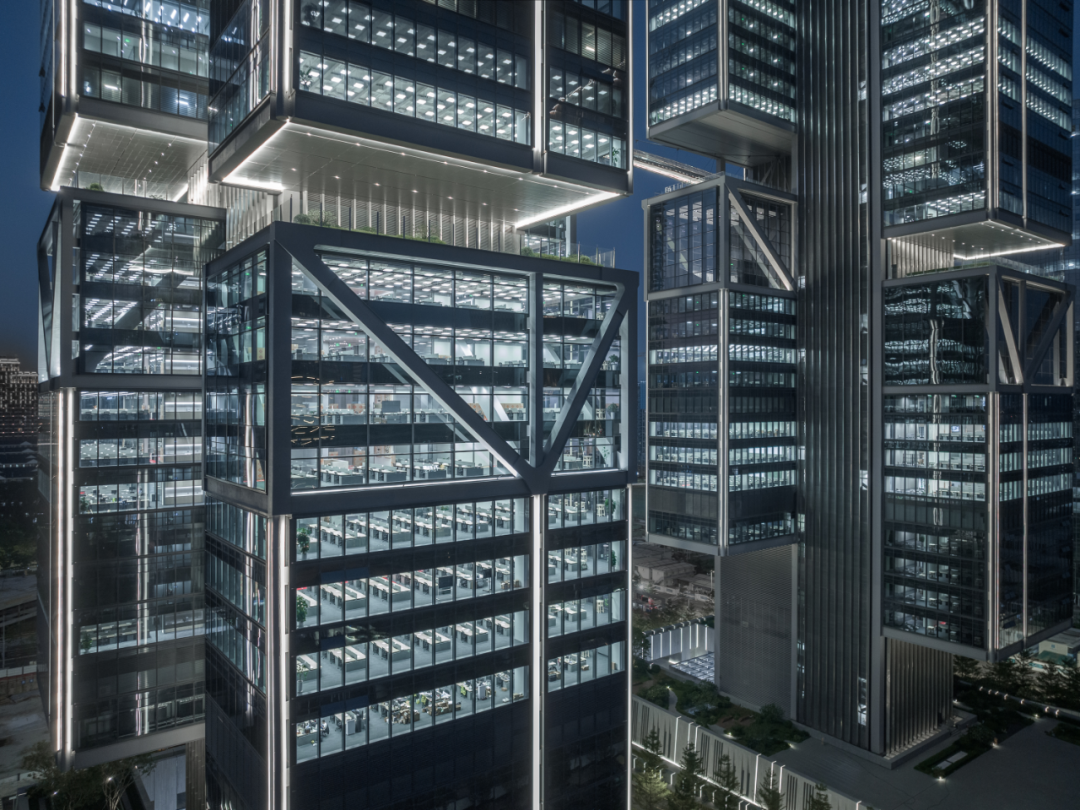

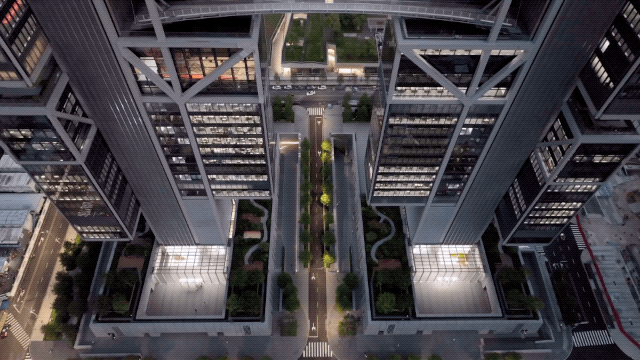

夜晚，建筑的泛光設計強化了建筑的結構，將簡潔的美感展現地淋漓盡致。
??SFAP

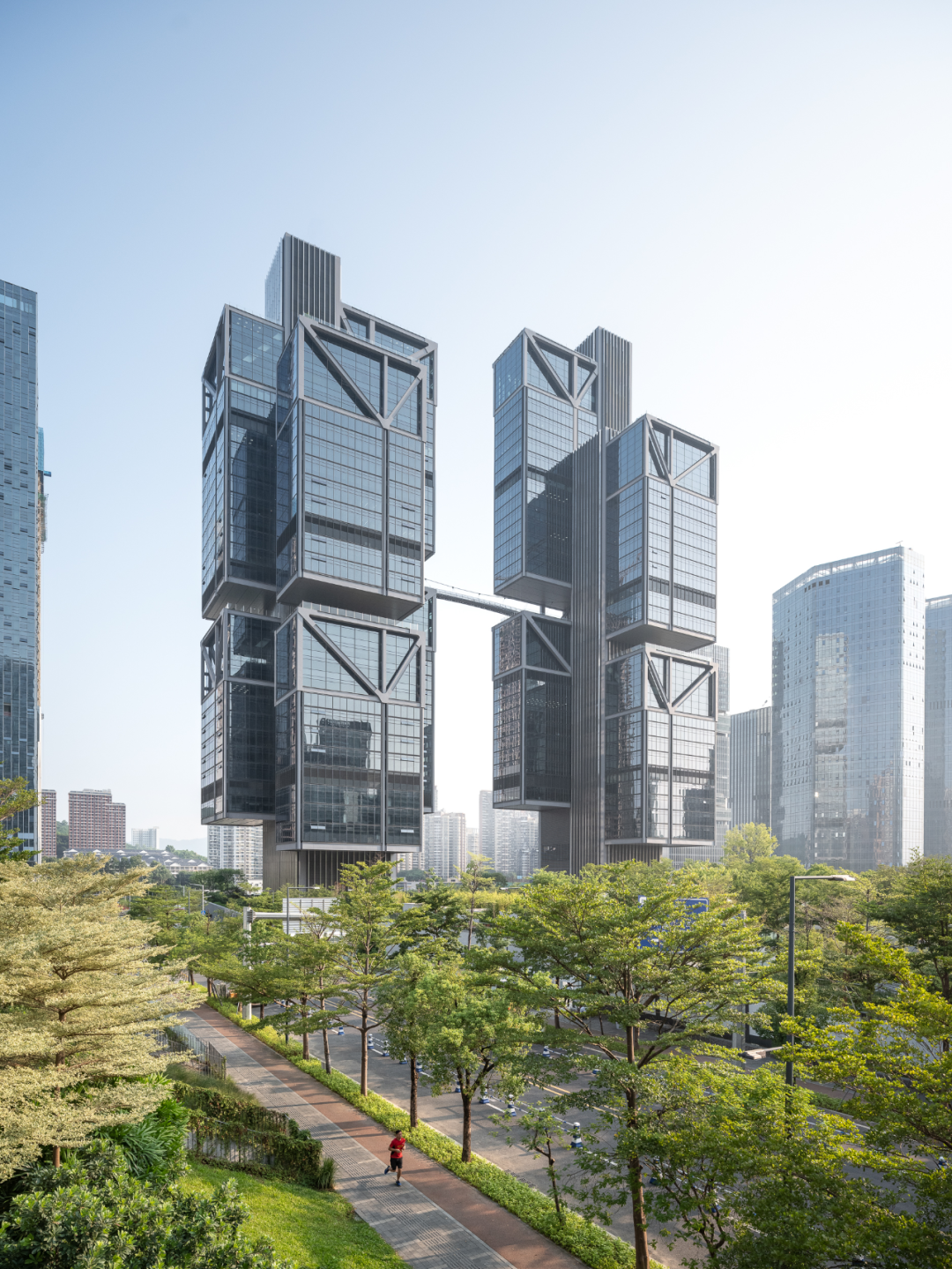

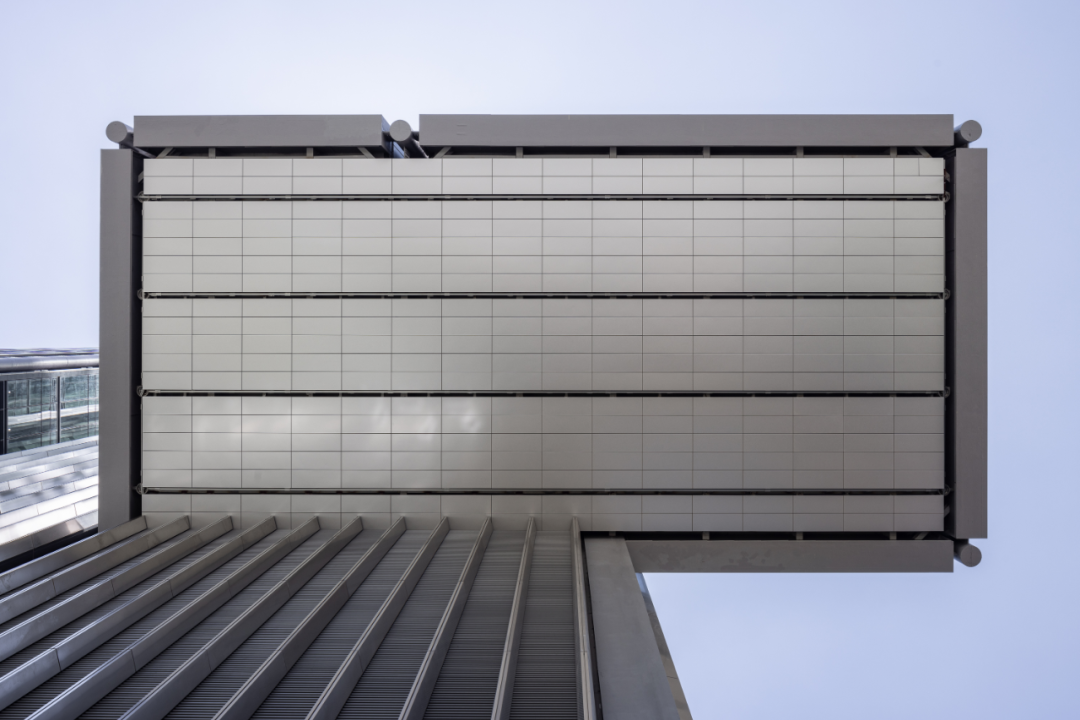

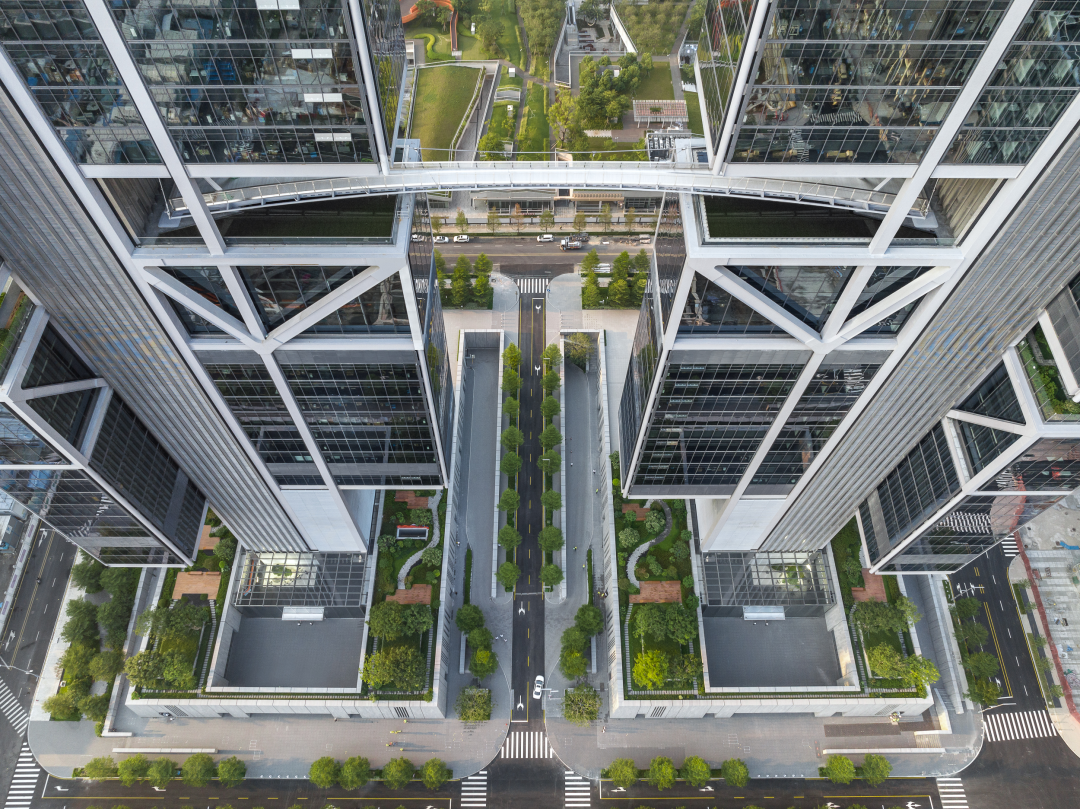

?# 退讓給城市空間?考慮到城市自然與建筑的關系，大疆天空之城采用懸挑結構設計，釋放了更多地面空間。
??田方方
景觀綠化空間延伸至地塊外，為市民和員工提供更多綠色休閑空間，讓建筑真正能夠融入城市生活。
?# 裙房的極致細節?

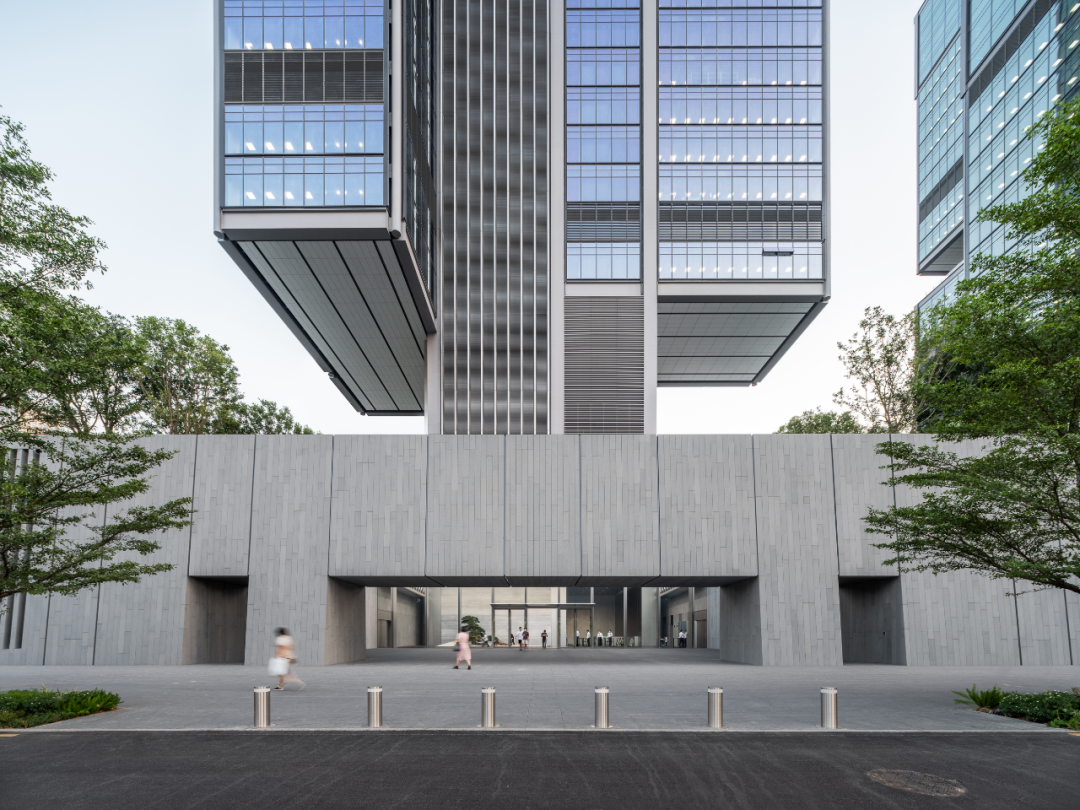

在東西雙塔的底層，有兩個獨立的由天然石材掛板拼接形成堅硬結實的外立面，也是天空之城的“城堡”部分。這里好像是雙塔的「基石」，有著堅韌牢固的視覺觀感。
??田方方
在底層裙房的材質選擇上最早也考慮過用超高性能混凝土（UHPC），可是經過實樣的對比，天然石材有著更成熟的工藝和更穩定的耐候性。

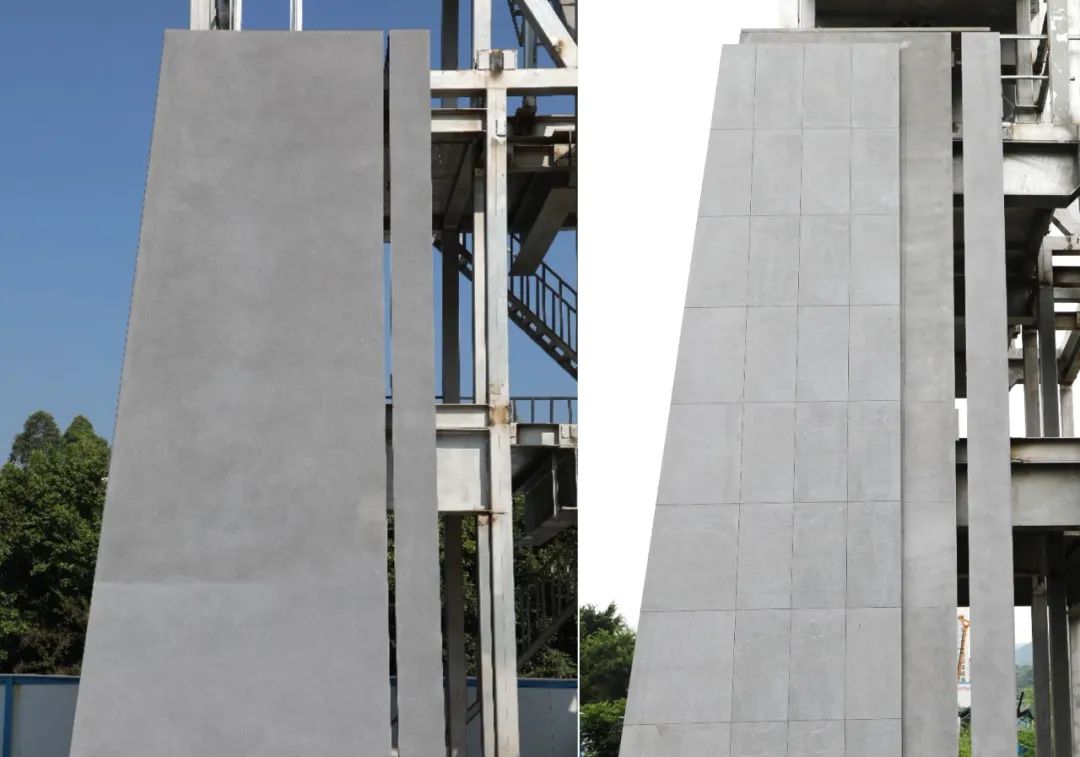

裙房材質對比圖（左側為UHPC，右側為石材）△
確定為石材后，又通過不同規格的構件沿著形式邏輯和結構有條不紊地展開，形成自然有序而又極其精致的分縫，帶來了韻律的美和深度的層次，營造一種自然肌理感。

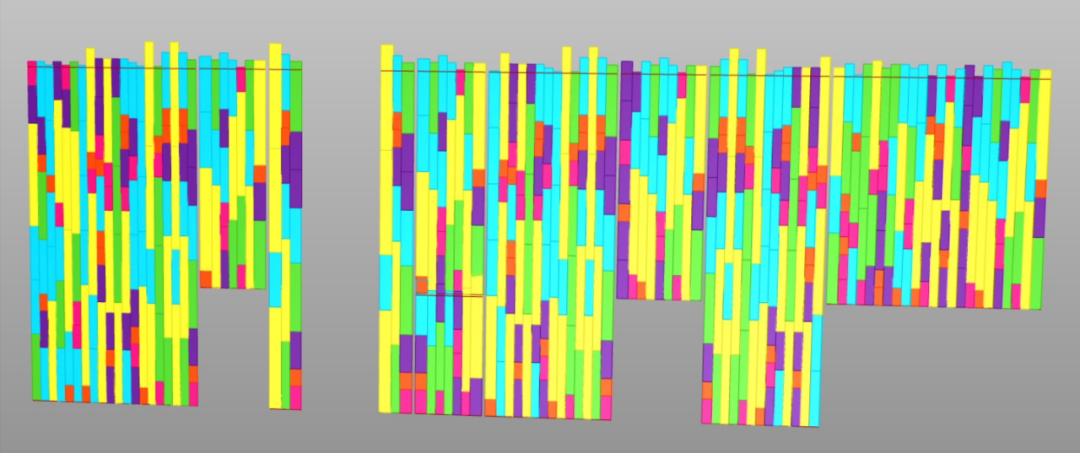

石材排版方案圖△

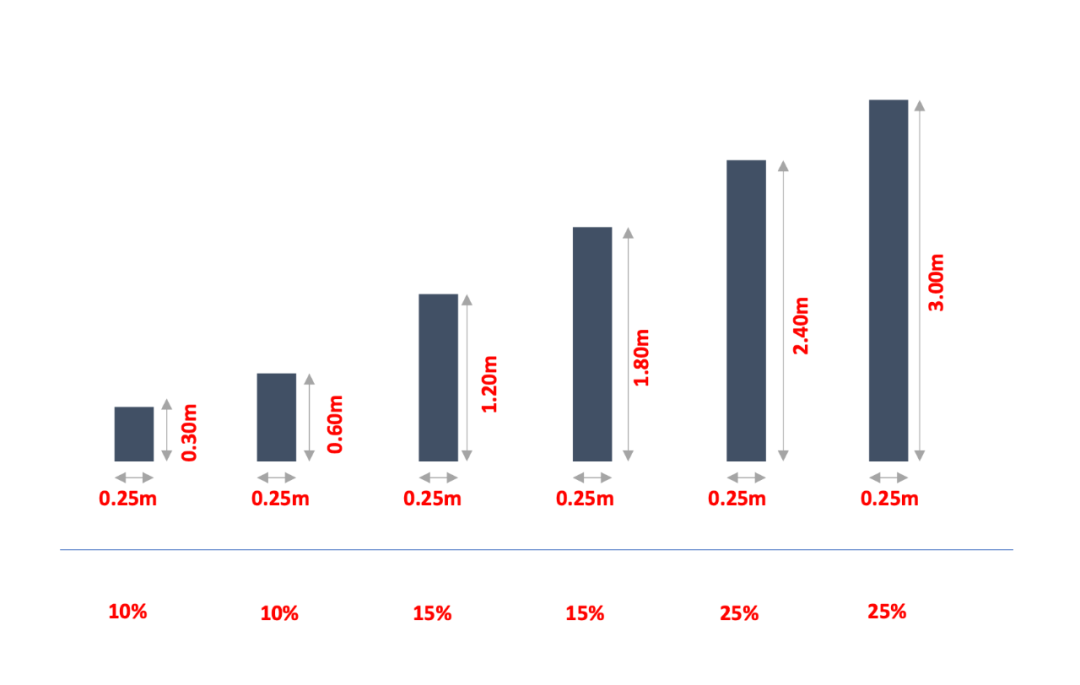

不同尺寸規格的占比▽

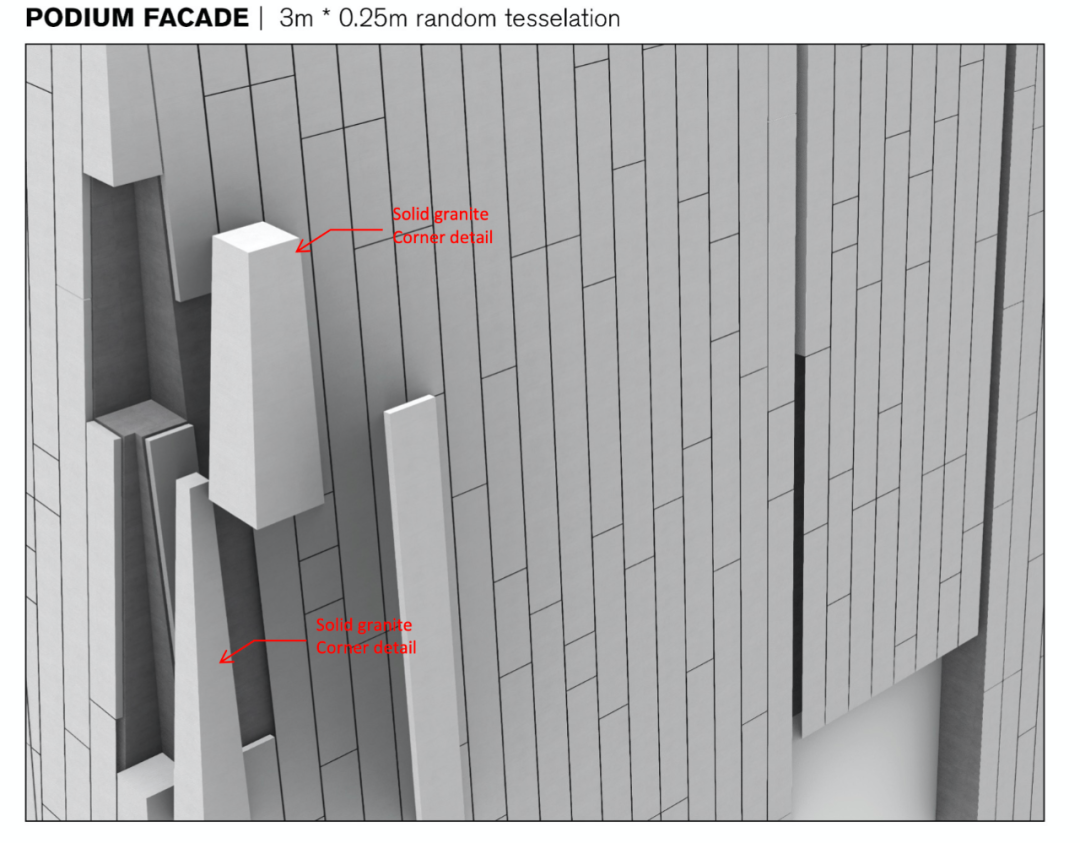

轉角處沒有采用常規的陽角做法「板材與板材的拼接」，而是用一塊實料，這樣設計不僅堅固耐用，也更能保證轉角處的平整度▽
石材墻面上嵌入線性燈。夜晚隨著燈光亮起，建筑如同蓄勢迸發的靈感，激發著每位來訪者的潛力。
??SFAP
02
結構設計
STRUCTURAL DESIGN
萬丈高樓平地起，作為全球首例高度超過 200?米的非對稱懸掛鋼結構超高層建筑，集辦公、研發、測試及城市公共設施于一體，大疆天空之城屬實經歷了許多關于結構設計的挑戰。
??田方方
?#結構體系設計?
建筑最大的難度挑戰就是如何將辦公區域“穩固的附著”在落地的核心筒上。每個塔樓上懸掛的6個功能體塊極大增加了核心筒的“壓力”，不僅需要承擔的重量增加了，抗震和抗風的需求也增加了。
??SFAP
奧雅納副董事、總工程師林海為我們介紹了結構設計的要點。首先，為落地的核心筒設計了一個強壯的支撐框架筒體;然后在每個附著的辦公體塊頂部設置了懸掛桁架盒子，這樣功能區域的荷載一部分可以直接傳遞給核心筒，另一部分通過吊柱，由懸掛桁架傳遞給核心筒;于是天空之城大廈最后采用了帶懸掛層的支撐框架筒結構體系作為整體的結構解決方案。
@Arup
通過模型的計算分析模擬，確保傳力的過程，結構的變形安全可控，且不能影響非結構構件，如電梯、幕墻、設備管線的正常使用需求。此外，還需要精確設計每一根的結構桿件、每塊樓板，以確保安全性。
△計算分析和變形控制△@Arup
?#外露的懸掛桁架?

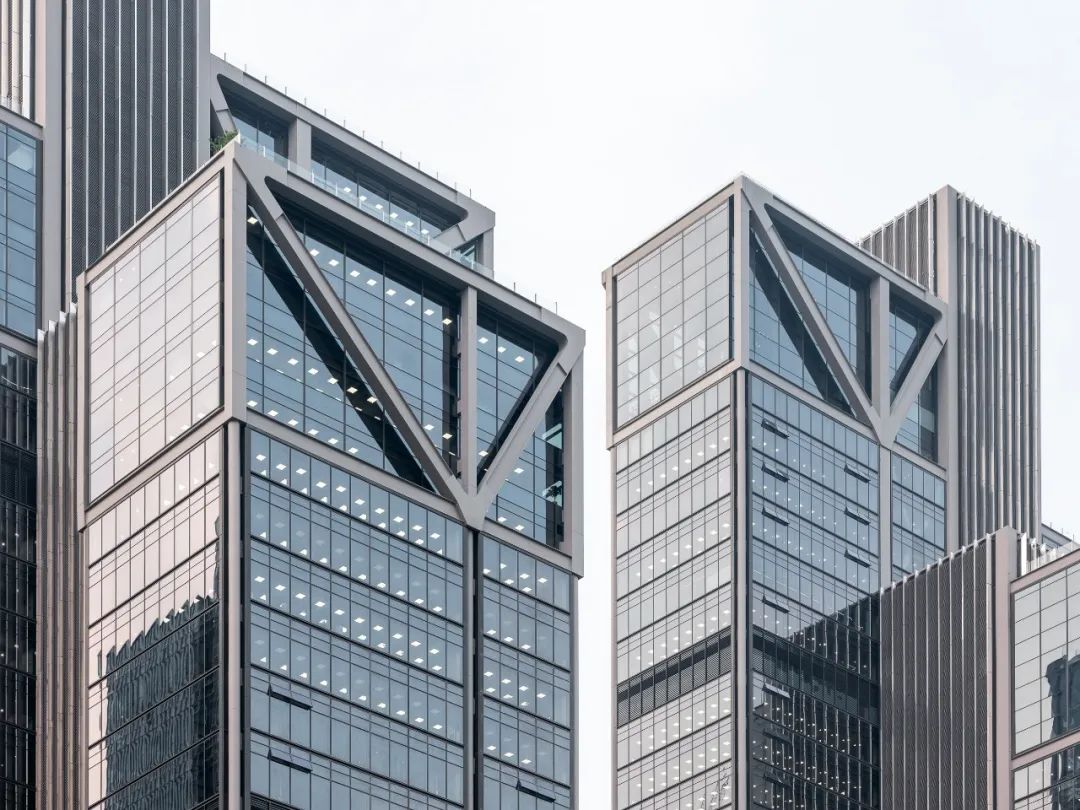

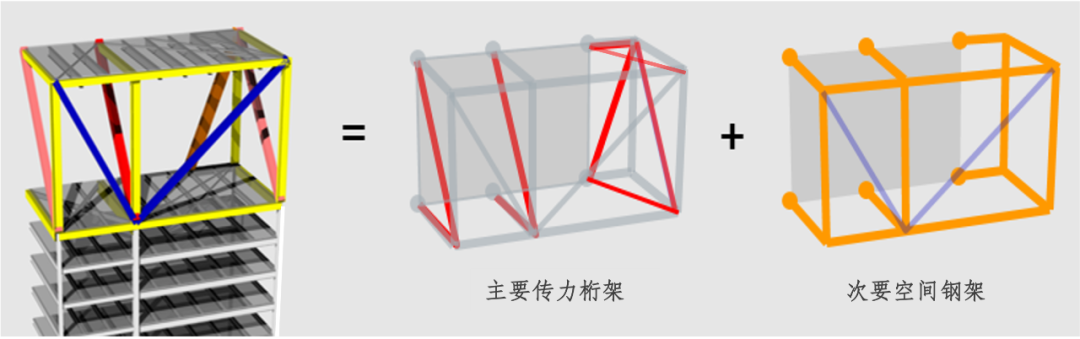

大疆天空之城是一座外露的鋼結構建筑，懸掛體塊頂部4層高外露的大桁架“懸掛盒子”采用了“主要傳力桁架”+“次要空間鋼架”的方式進行結構布置。通過深入研究整個盒子系統的結構安全富裕度，以及變形特征，從而針對性采取設計和施工的構造措施。
△懸掛盒子@Arup

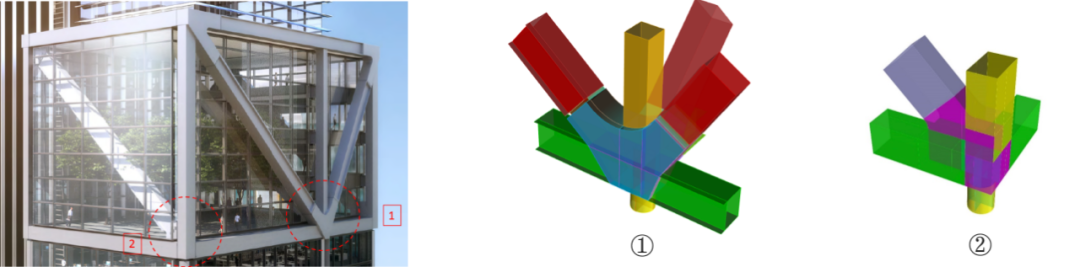

設計需要“至宏大而盡細微”才能保證整體效果和細節工藝的完美呈現。就像每個結構的構建的節點，它們是整體力流的交匯和變化之處，需要建筑師和結構工程師一起合作，研究幾何和構造，保證安全和實時性。精致的構件節點也可以成為建筑的點睛之筆。
△節點和細部@Arup
因此，對于建筑立面上的外露結構，奧雅納消防團隊提出創新的結構防火保護方案，通過先進的室外火災模型進行分析計算，在確保結構消防安全的同時，也保持建筑外觀平整。
??田方方
?#鋼結構懸索橋?

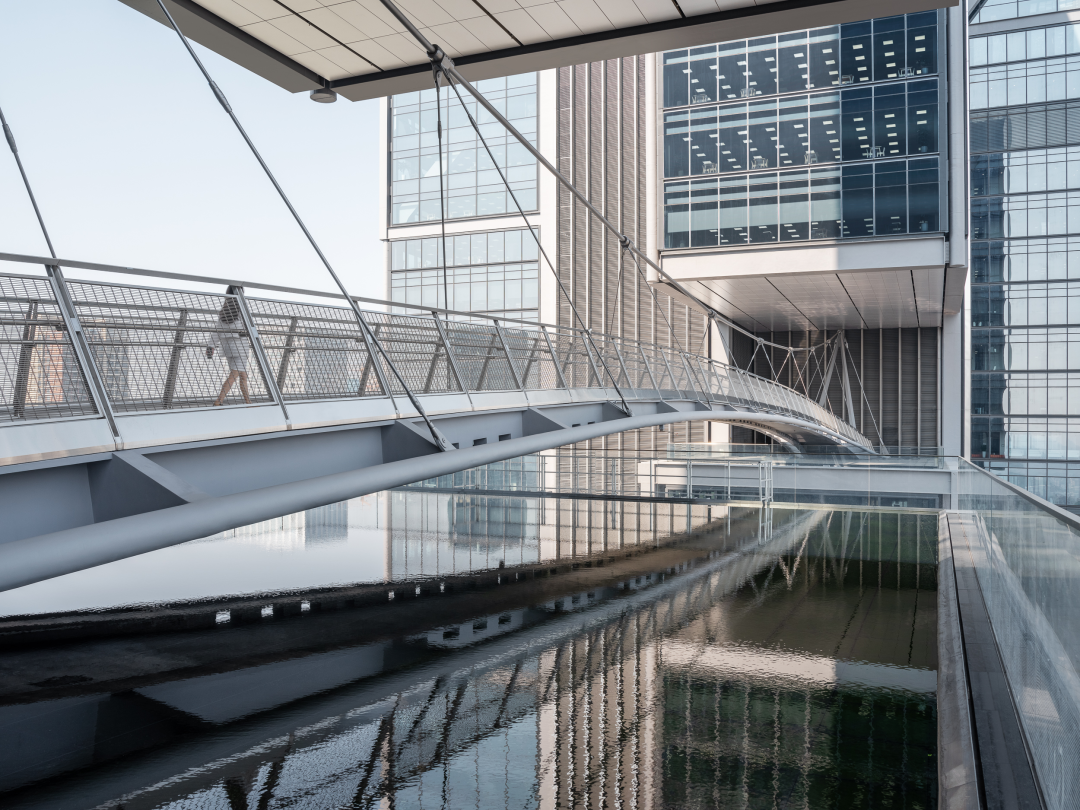

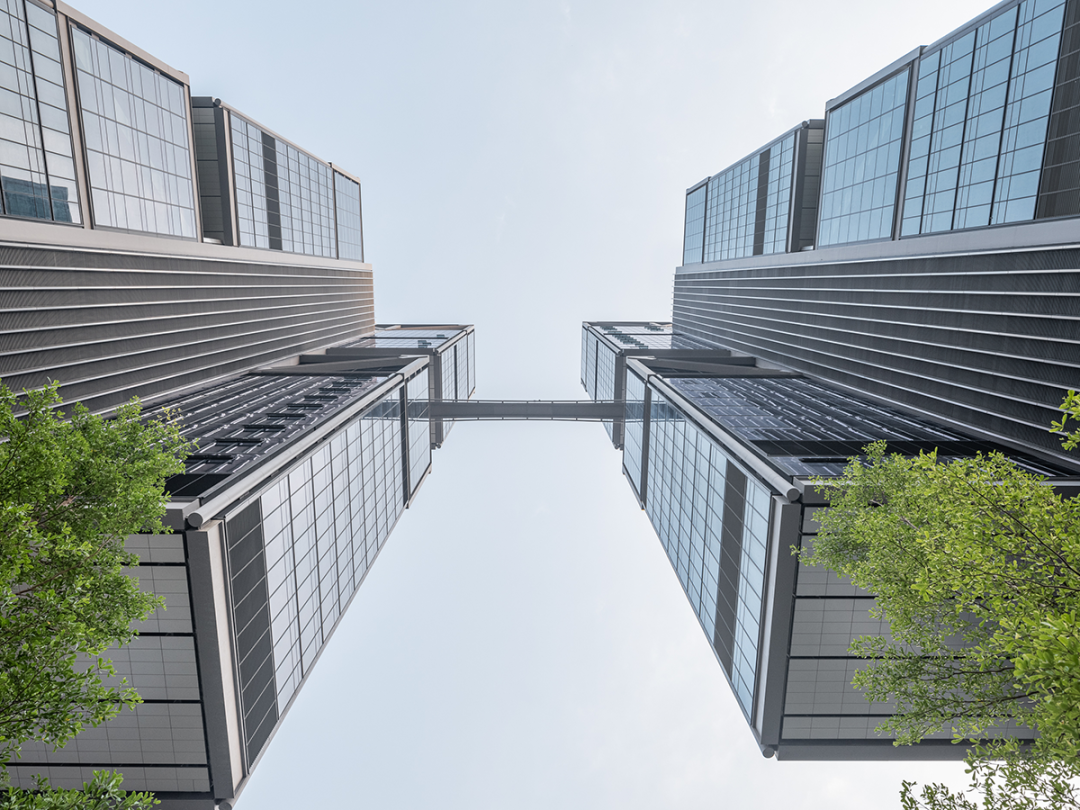

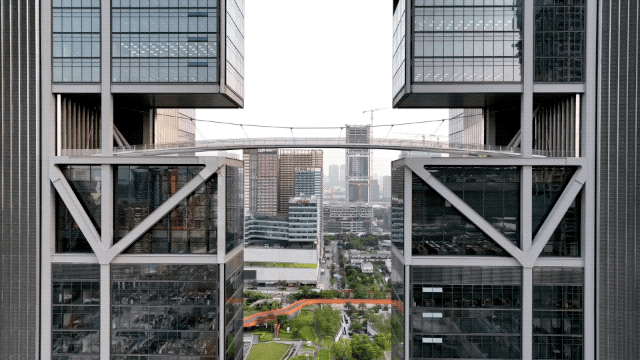

在東、西兩棟超高層塔樓之間（西塔40層，東塔44層），由一座造型如羽毛般輕巧的鋼結構懸索橋相連接。
百米高空的連橋經過了不同的方案設計，最后確定為拉索橋的形式，更能體現輕盈的效果，使連橋成為標志性的連接空間。
最早一版高空連橋效果圖△
拉索橋采用了幾何優化的造型，避免了支座的水平力，結合支座水平變形釋放結構，從而令兩棟大樓各自依然可以獨立的工作，在保證交通功能的同時，避免互相牽扯效應。
??田方方
考慮到樓層越高，風力越大，也正是因為橋很“輕”，高空風作用下的振動穩定是一個重要的設計課題。
@Arup
奧雅納經過數值風洞研究，對橋身設置導流孔控制風致振動。在西南交通大學進行了設計有效性的實驗研究和驗證▽
@Arup
03
室內設計
INTERIOR DESIGN

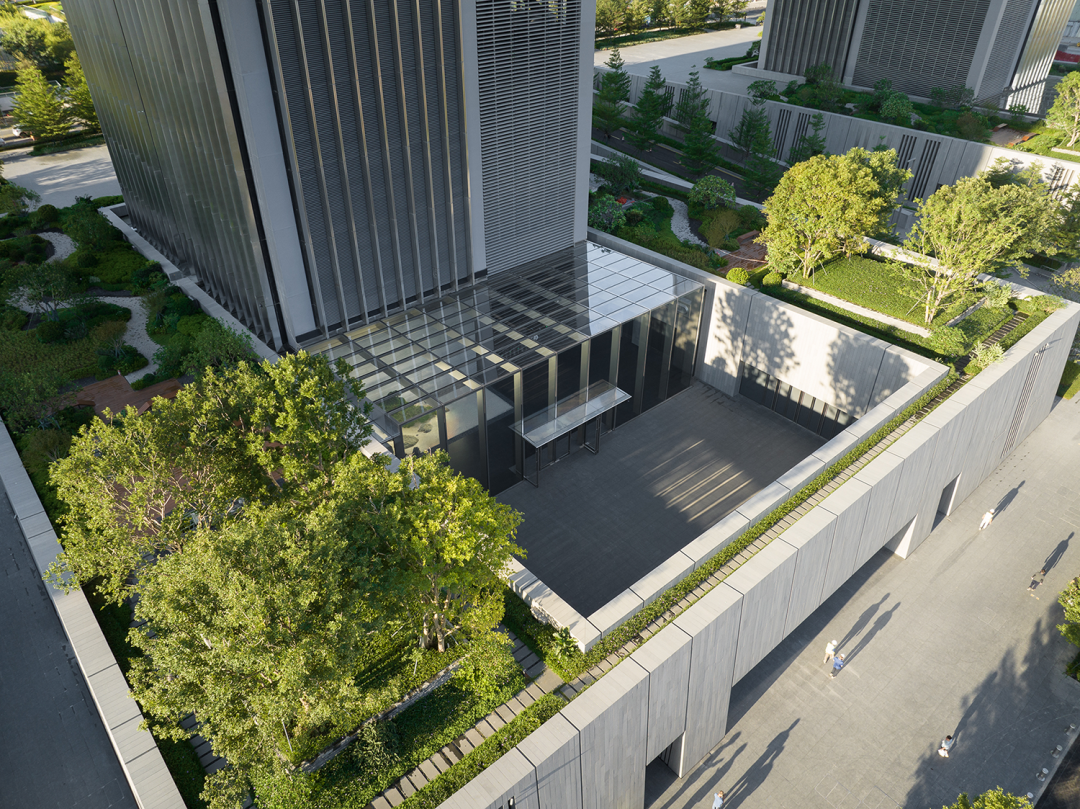

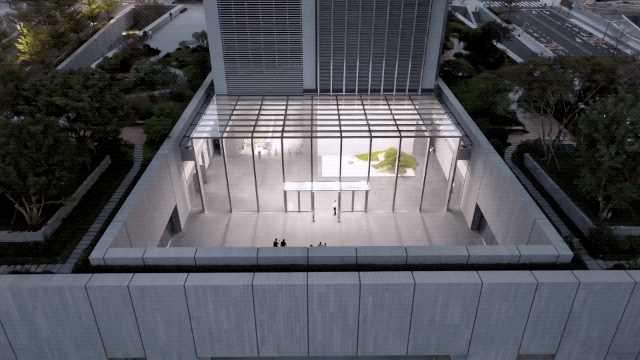

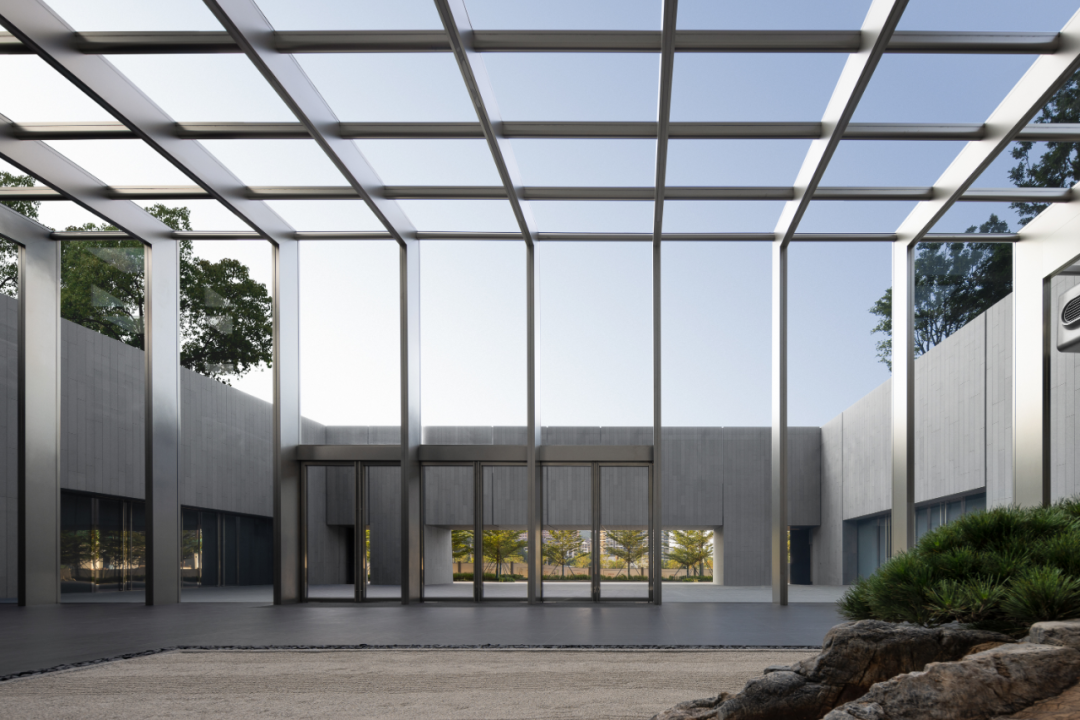

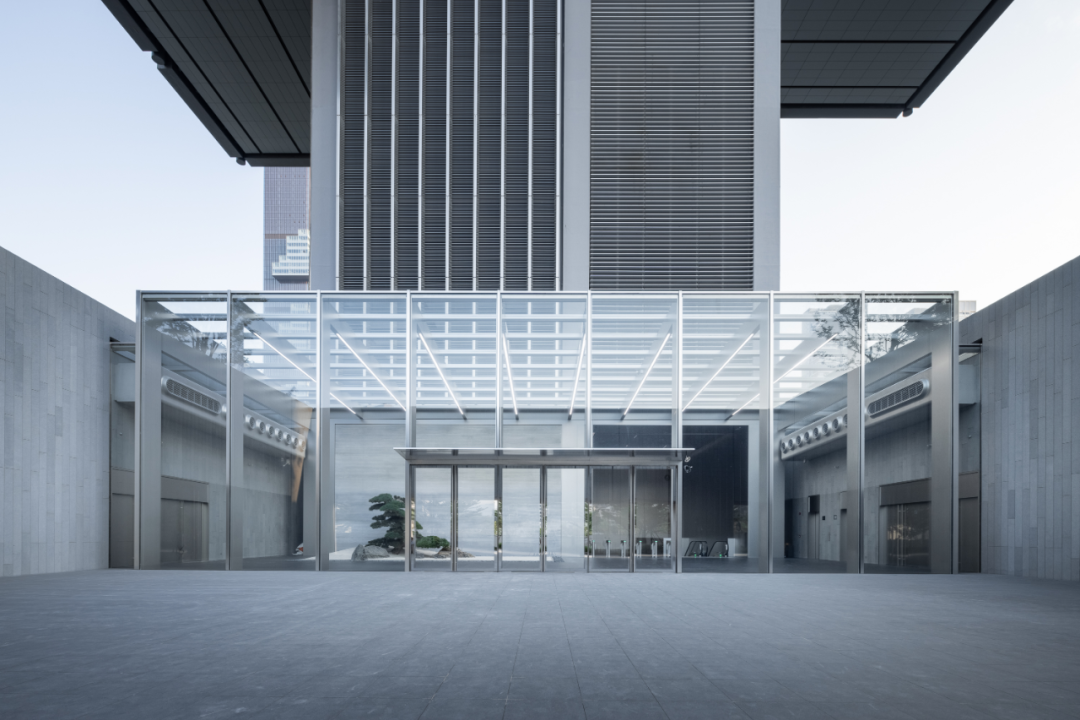

從裙樓底部走進半開放的「庭院空間」，這里成為城市與辦公大樓的空間過渡。
??SFAP

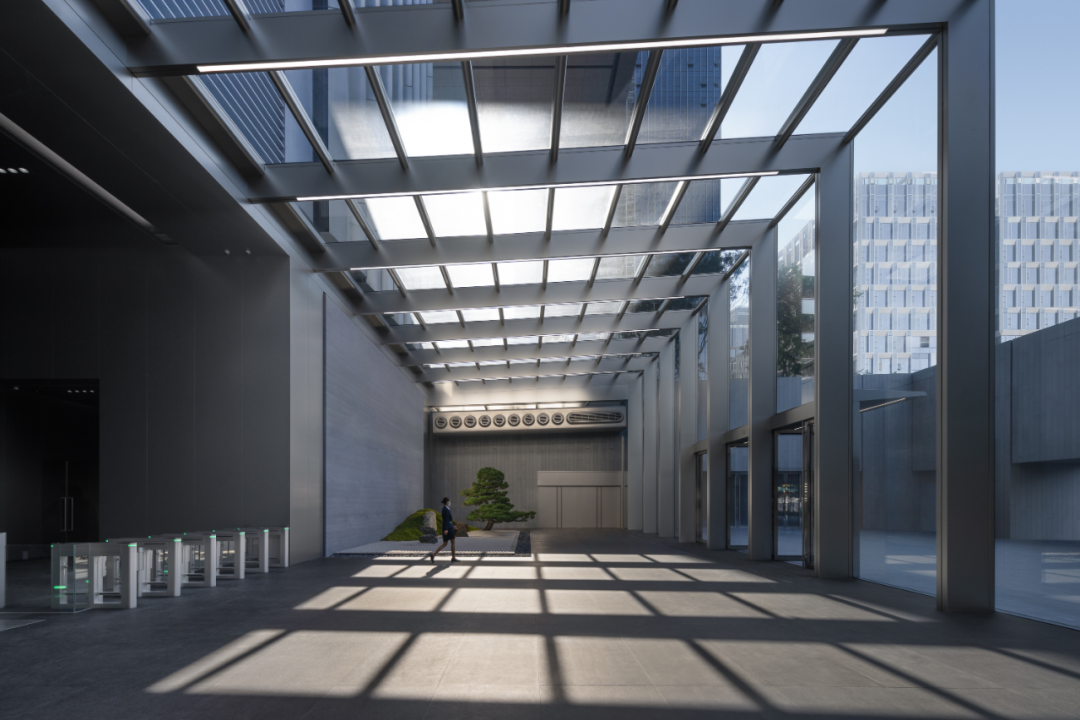

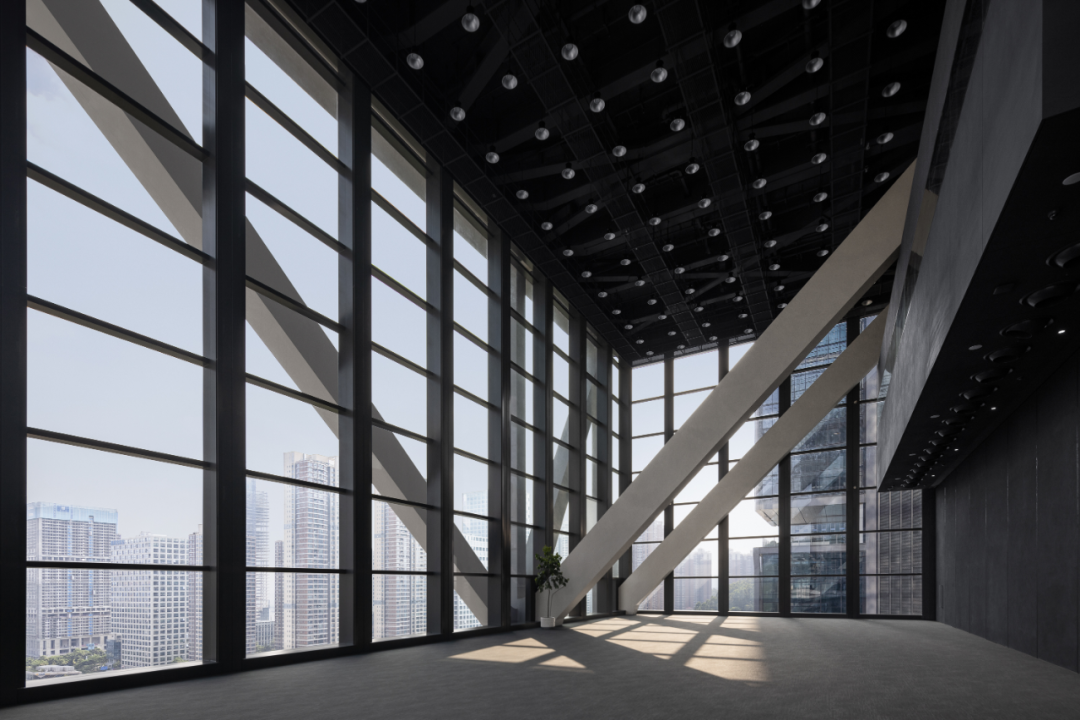

大堂采用巨大的落地窗延伸到天花，形成一個L形的采光面，玻璃的張力和局部繁復精美的構建在兩個尺度下共同闡釋了建筑與光的交織、建筑與自然的呼應，從室外到室內，完成第二層的過渡。
入口大堂的黑松造型簡潔而有儀式感，夯土做的背景墻模擬水墨畫，結合枯山水的意境，科技感與自然肌理的有機平衡，為來訪者提供一個可供冥想的空間。
??SFAP
從大堂望向街區的方向，大面積的自然采光營造的通透感，連通室內外與天地間。
??SFAP
東西雙塔的兩個大堂采用相同的設計，平面布局為鏡像布置，統一的視覺效果卻不會有任何方向感的缺失。
??SFAP

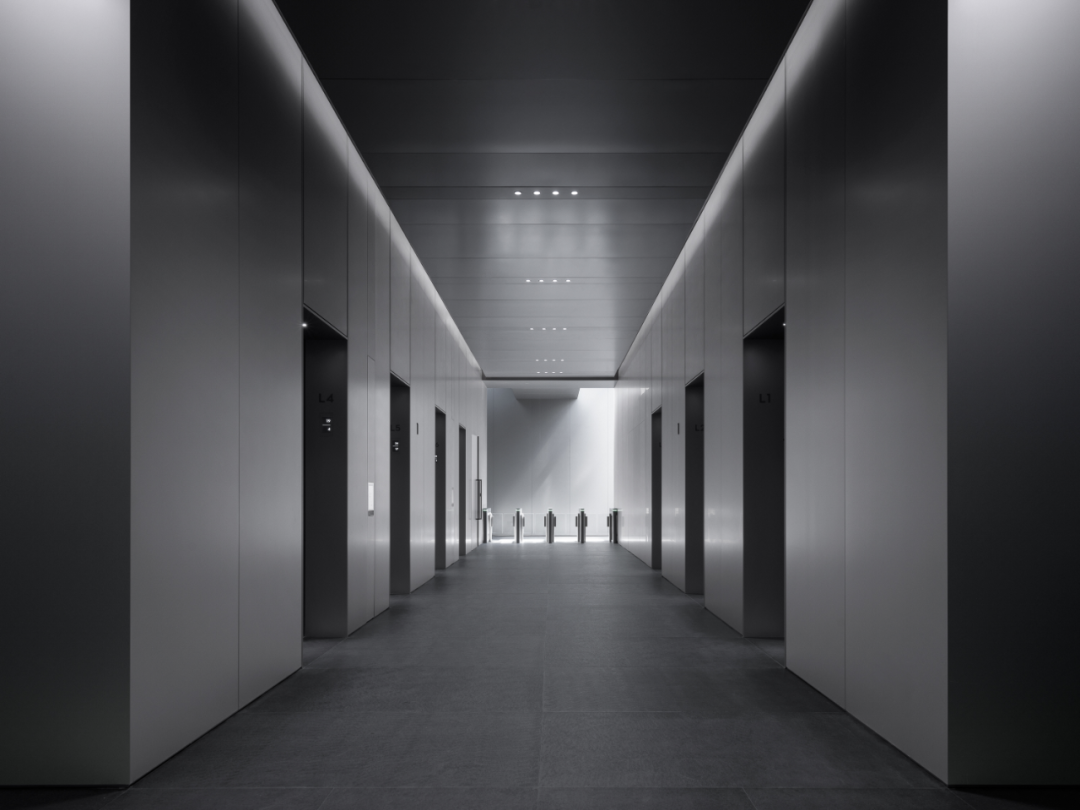

內部墻面采用定制深灰色金屬材料，建筑內部的設備面板和操作系統全部內嵌在墻體中，極簡的工業風設計又不失科技感。
??SFAP
大疆天空之城創新地采用智能雙子電梯系統，提升了核心筒的效率和有效的建筑使用面積，滿足總部不同樓層部門的層間交通需求，保證交通效率的同時，也能減少非高峰期電梯能耗。
通過人流的仿真模擬，分析不同時段及高峰期的電梯使用情況，推薦最佳的人流組織策略。
??SFAP

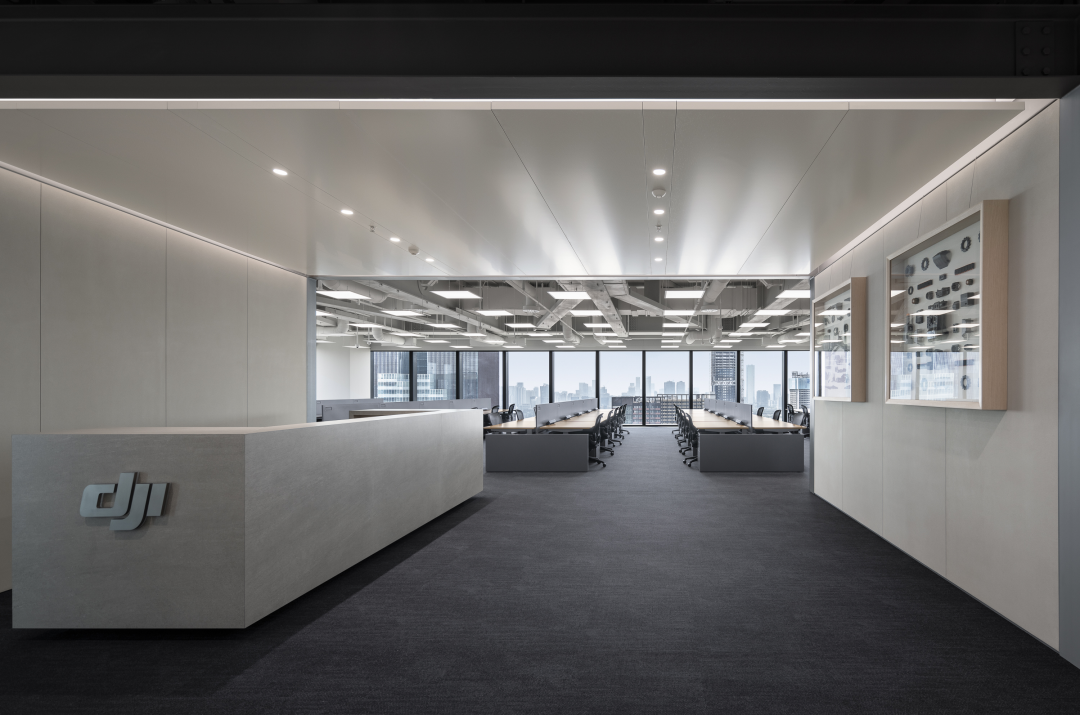

大疆天空之城的不對稱懸挑功能體塊，將僅有的吊柱設置于辦公平面之外，實現了每個體塊室內空間的無柱化，帶來最大程度的靈活性辦公。
每個“玻璃體塊”有8到14層的辦公空間，每層辦公空間都有270度玻璃幕墻環繞設計，可為辦公空間引入充足的自然光源，也為員工提供更開闊的視野。
??SFAP每個懸掛辦公體塊里沒有一根柱子的遮擋，窗簾按時間自動開合，人性化辦公環境為員工提供舒適的辦公體驗。

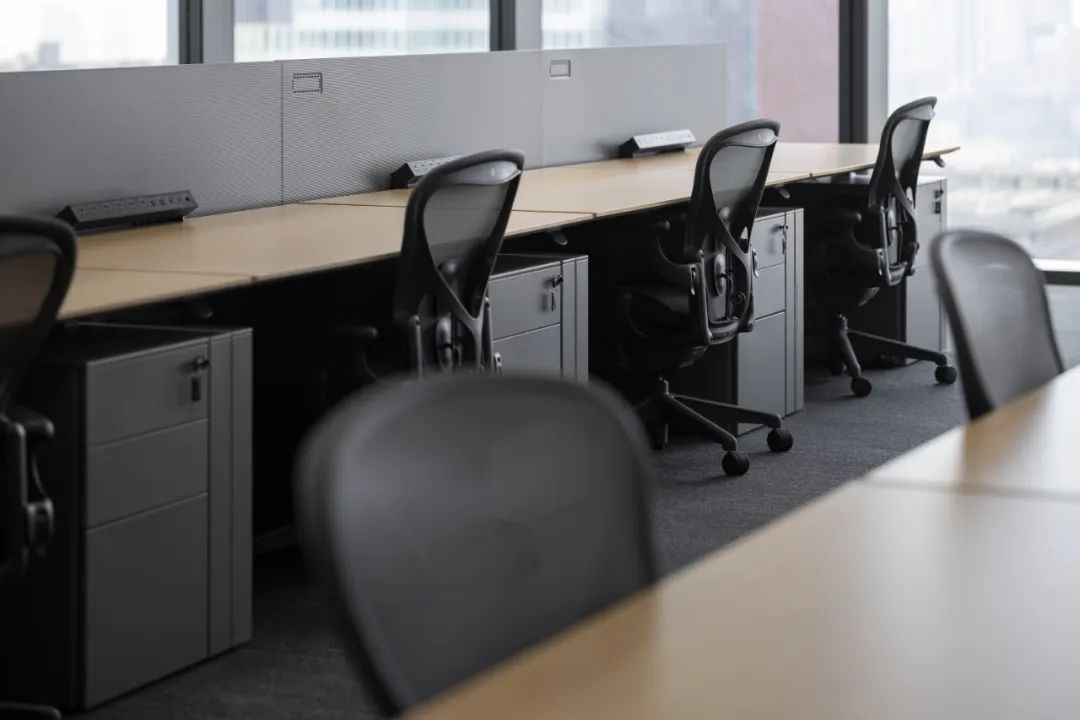

辦公桌為自主設計研發，可升降、帶伸縮床和儲藏柜，符合人體工學更加人性化。辦公椅選用 Herman Miller 的 Aeron Chair，在細節處格外用心。
燈采用模塊化設計，保證視覺完整性，也方便日后區塊化管理和維修。
辦公樓設有健身房、空中花園等多個多功能空間，滿足員工休閑需求。試飛場是DJI大疆獨有的功能空間，4層樓高，不用到戶外就可以在這里測試DJI大疆的飛行產品。
??SFAP
04
景觀設計
LANDSCAPE DESIGN

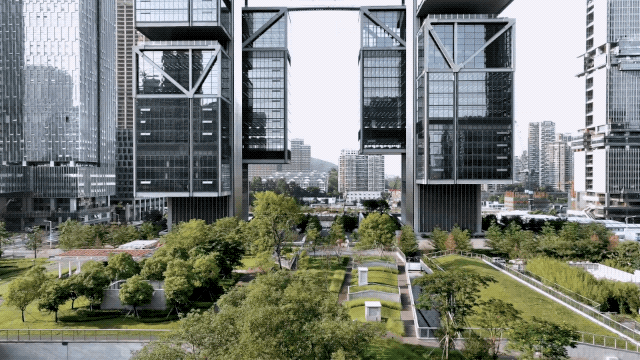

大疆天空之城通過營造首層景觀、裙樓花園、連橋鏡面水景觀、空中花園、屋頂花園等的景觀空間，在不同標高變化的景觀層次中穿插出多樣的自然綠色空間。
??田方方
建筑最大的特色除外露的鋼結構外，就是針對建筑功能與城市空間矛盾的解決。前面提到了大樓的懸挑設計，釋放了更多地面空間。
而景觀綠化空間延伸至地塊外，形成總面積為2.7萬平方米的城市綠化。
??SFAP

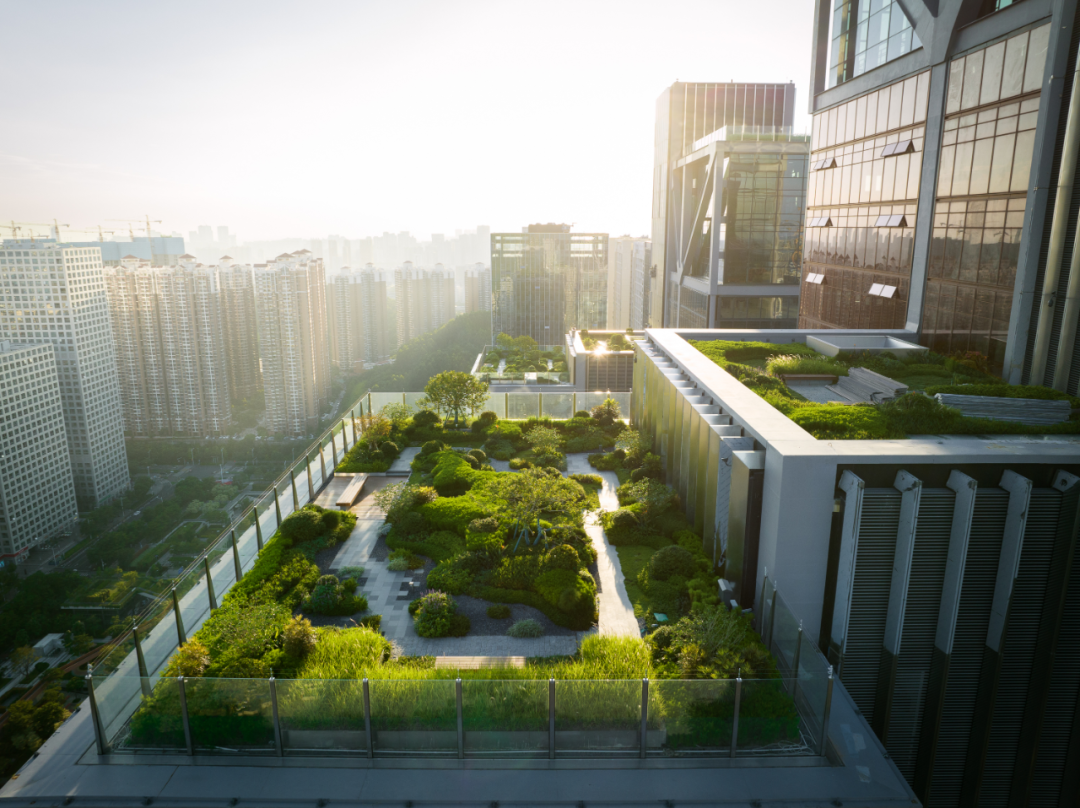

裙樓屋頂花園與周圍城市綠化更好地融為一體，為市民和員工提供更多綠色休閑空間，讓建筑能夠融入城市生活。
??SFAP
裙樓還設有包括社康中心等在內的城市公共設施，為周圍市民提供便利。
??SFAP
大疆天空之城名字取自宮崎駿的天空之城，代表理想中的世界。6年精益求精的高技派精神，各部門的互相磨合，從建筑到室內，從結構藍圖到空間落地，從材料到節點設計，用制造無人機的精度雕琢每一個細節，成就一派經典藝術之作。
??SFAP
大疆創始人汪滔表示，“我們用六年時間精心打造了這座天空之城，它是大疆和所有合作伙伴智慧與心血的結晶。很高興隨著新總部的正式啟用，能為同事們提供更酷、更人性化、更高品質的工作環境。”
大疆用自然詮釋了真，用人性化詮釋了善，用高科技詮釋了美，而這真善美正是大疆的16年來不息的追求與夢想。
而這屬于天空之城的故事，不過才剛開始…
項目信息項目名稱：大疆天空之城
項目地址：中國深圳
項目時間：2022 年
業主方：大疆
建筑、室內、景觀、燈光設計：英國福斯特及合伙人有限公司英國福斯特及合伙人有限公司
設計團隊：Grant Brooker、Young Wei-Yang Chiu、Takuji Hasegawa、Jolanda Oud、Edin Gicevic、Yunfu Yi、Andres Harris、Aquilino Fernandez Lopez、Pavan Birdi、Saman Ziaie、Ben Mowat、Julio Alberto Garcia Pizarro、Theodora Maria Moudatsou、Nina Haylock、Lindsay Duncan 、Matt Morris、Alejandra Gavira Fernandez、Wolfgang Muller、Tulin Kori Candela、Carlo Pedata、Maude Pinet
建筑施工圖設計服務：深圳市華陽國際工程設計股份有限公司
總承包：中國建筑第四工程局有限公司
結構、機電、幕墻、交通工程設計顧問：奧雅納工程咨詢（上海）有限公司深圳分公司
泛光照明：深圳市漢都設計顧問有限公司、英國福斯特及合伙人有限公司
庭院景觀設計：植彌加藤造園株式會社、英國福斯特及合伙人有限公司
景觀深化至施工圖設計：上海五貝景觀設計有限公司
建筑室內及施工圖設計：深圳洪濤集團股份有限公司
綠建顧問：深圳市駿業建筑科技有限公司
風洞測試顧問：華南理工大學，西南交通大學
場地面積：1.76 萬平方米
總建筑面積：24.2 萬平方米
標準層面積：2500 平方米
攝影師：田方方、SFAP
內容撰寫：Anna橙貳、一起君
